πλαίσιο στελέχους
Λύση συστήματος για τοιχοποιία διπλού κελύφους
Αυτό το σύστημα επιτρέπει την εγκατάσταση του παραθύρου στο εξωτερικό στρώμα μόνωσης, εξαλείφοντας τις θερμογέφυρες μεταξύ του παραθύρου και της τοιχοποιίας.
Η τοιχοποιία και το πλαίσιο του παραθύρου, καθώς και η τοιχοποιία και το περβάζι του παραθύρου, είναι θερμικά διαχωρισμένα και η κατασκευή του παραθύρου είναι βέλτιστα μονωμένη.
Το ισοθερμικό προφίλ βελτιώνεται σημαντικά, όπως και η ηχομόνωση.
Παθητικό σπίτι, εγκεκριμένο από την KfW για αποδοτικά σπίτια 40 Plus, 40 και 55.
Περισσότερος χώρος διαβίωσης
Με αυτό το σύστημα, παράθυρα αλλά και μπαλκονόπορτες μπορούν να εγκατασταθούν στο μονωτικό στρώμα της διπλής τοιχοποιίας.
Σύμφωνα με τον κανονισμό για τον υπολογισμό του χώρου διαβίωσης (Διάταγμα Χώρου Διαβίωσης - WoFlV), κατά τον προσδιορισμό της επιφάνειας δαπέδου (§ 3), οι κόγχες παραθύρων και ανοιχτών τοίχων που δεν φτάνουν μέχρι το δάπεδο ή που φτάνουν μέχρι το δάπεδο και έχουν βάθος 0,13 μέτρα ή λιγότερο δεν περιλαμβάνονται στον χώρο διαβίωσης.
Με το σύστημά μας, θα μπορείτε να συμπεριλάβετε παράθυρα και πόρτες στους υπολογισμούς του χώρου διαβίωσής σας στο μέλλον.
Χαρακτηριστικά και οφέλη
Τα συστήματα πλαισίων αποκάλυψης που διαθέτουμε δοκιμάζονται και πιστοποιούνται από την FIW Μονάχου και την SWA Άαχεν.
Υπερβαίνουμε σημαντικά τις απαιτήσεις του EnEV 2009.
- υψηλή θερμομόνωση και ηχομόνωση
- Κατάλληλο για παθητικά σπίτια, ενεργειακά αποδοτικά σπίτια 40 Plus, 40, 55
Μέγιστη σταθερότητα χάρη στο διευρυμένο EPS
- ανθεκτικό στις καιρικές συνθήκες, με σταθερές διαστάσεις, ανθεκτικό στον παγετό
- πλήρης επαφή της επιφάνειας του εξωτερικού περβάζιου παραθύρου όταν χρησιμοποιείται με σύστημα περβάζιου παραθύρου
- απλοποιημένη εγκατάσταση παραθύρου στο στρώμα μόνωσης
- περισσότερος χώρος διαβίωσης με διπλή τοιχοποιία
- περισσότερος εσωτερικός χώρος στο περβάζι παραθύρου - περισσότερος χώρος στο εσωτερικό του παραθύρου
- RC 2 ελεγμένο σύμφωνα με το DIN EN 1627
- Υψηλή ικανότητα φόρτωσης (579 κιλά)
- Προστασία από πτώση TRAV σύμφωνα με το πρότυπο DIN 18008
- Θερμική αγωγιμότητα λ = 0,0307 W (mK)
- Αποτελεσματική ηχομόνωση 46 dB (Rw)
Το σύστημα πλαισίου στελέχους μας μπορεί να χρησιμοποιηθεί μεΡολό ή κουτί στόριου, καθώς και χωρίς αυτόνα κατασκευαστεί.

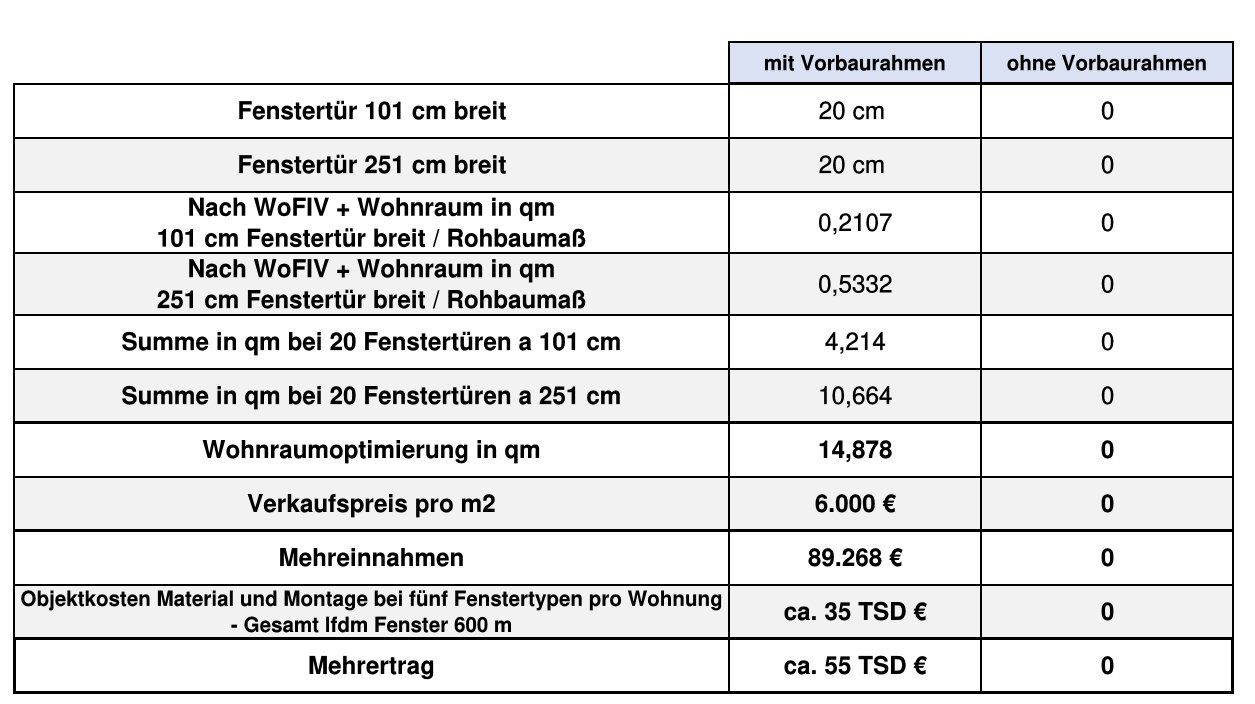

Παράδειγμα υπολογισμού για τη βελτιστοποίηση του χώρου διαβίωσης
Κτίριο κατοικιών με 20 διαμερίσματα, το καθένα με 2 γαλλικές πόρτες (πλάτους 101 και 251 εκ.)
Λαμβάνοντας υπόψη απόσταση τοποθέτησης 3 cm και σοβά 1,5 cm κατά την εγκατάσταση του συστήματος μπροστινού πλαισίου χωρίς πλαίσιο κατωφλίου σε τοιχοποιία από σκυρόδεμα 20 cm εξωτερική θερμομόνωση.
Επικοινωνήστε μαζί μας σχετικά με το έργο σας.
Θα χαρούμε να σας δώσουμε μια προσφορά που να περιλαμβάνει το κόστος των υλικών και της εγκατάστασης.
ένααπό την εξάσκηση
Παράδειγμα εγκατάστασης σε συγκρότημα κατοικιών στο Μόναχο.
Η ενσωμάτωση του μπροστινού πλαισίου στο σύστημα εξωτερικής θερμομόνωσης από σύνθετα υλικά είναι ένα ωραίο θέαμα.
Τα κουτιά ρολών είναι σχεδιασμένα για τοποθέτηση σε τοίχο.
Παρεμπιπτόντως, τα πάνελ ETICS μπορούν να εγκατασταθούν αμέσως μόλις εγκατασταθεί το εξωτερικό πλαίσιο.
100% περισσότερο περβάζι παραθύρου
Παράδειγμα εγκατάστασης σε τοίχο από τούβλα με ETICS (Σύστημα Εξωτερικής Θερμομόνωσης με Σύνθετα Συστήματα).
Οι εσωτερικοί χώροι φαίνονται μεγαλύτεροι και, στην περίπτωση των παραθύρων και των πορτών, αυτό μεταφράζεται σε περισσότερο χώρο διαβίωσης σε τετραγωνικά μέτρα.
RC 2 παρά την θερμομονωτική κατασκευή από τούβλα!
