Κινητήρες για δεύτερη οδό διαφυγής

Κινητήρες ή κινητήρες 12 βολτ με χειροκίνητο στρόφαλο έκτακτης ανάγκης

Τροφοδοσία σε ηλεκτροκινητήρες 12 βολτ σε περίπτωση πυρκαγιάς

Τα παράθυρα και οι γαλλικές πόρτες συχνά χαρακτηρίζονται από τους σχεδιαστές πυρασφάλειας ως δευτερεύουσες οδοί διαφυγής μέσα σε ένα κτίριο. Ωστόσο, είναι απαραίτητο να ληφθεί υπόψη ο τύπος σκίασης και ο μηχανισμός λειτουργίας αυτών των παραθύρων. Εάν χρησιμοποιούνται ρολά με μηχανοκίνητη κίνηση, τα παντζούρια μπορούν γρήγορα να γίνουν παγίδα σε περίπτωση διακοπής ρεύματος.

Όταν είναι εξοπλισμένες με τους κινητήρες 12 βολτ ή τα συστήματα χειροκίνητης μανιβέλας έκτακτης ανάγκης, οι κουρτίνες ρολών μπορούν να ανοίξουν σε κλάσματα του δευτερολέπτου χρησιμοποιώντας τον κινητήρα χαμηλής τάσης ή τη ράβδο μανιβέλας για να ανοίξουν την έξοδο σε καταστάσεις έκτακτης ανάγκης.

Αυτονόητο, εύκολο στη συναρμολόγηση, απλό στη χρήση, αξιόπιστο, βιώσιμο καιΟι λύσεις μας αποδεικνύονται ελάχιστες σε συντήρηση.

Κινητήρας 12 βολτ

Μηχανικός σωληνωτός κινητήρας 10 Nm, 17 σ.α.λ.,

45 watt, 4 αμπέρ, IP44Μήκος 580 mm, για SW 60,

για ρολά PVC έως 2,8 τ.μ.

με καλώδιο σύνδεσης 2 μέτρων

Διατίθεται επίσης κατόπιν αιτήματος για άξονα SW 40 και σε μεγαλύτερα σχέδια.

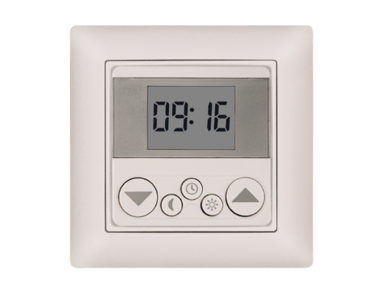

Produktbild 12 Volt Schalter Kaiser-Niehaus

Κουμπί 12 βολτ

Χρονοδιακόπτης για κινητήρα 12V DC με

Εφεδρική μπαταρία για λειτουργία έκτακτης ανάγκης σε περίπτωση διακοπής ρεύματος.

Μεενσωματωμένος ραδιοφωνικός δέκτης και

Αξιολόγηση σήματος ανιχνευτή καπνού για

αυτόματο άνοιγμα του συστήματος σε περίπτωση πυρκαγιάς.

Λειτουργική εφεδρεία, ακόμη και σε περίπτωση διακοπής ρεύματος, χάρη στην ενσωματωμένη τεχνολογία φόρτισης και την μπαταρία.

Είναι δυνατός ο έλεγχος του ηλίου και του λυκόφωτος μέσω ασύρματου αισθητήρα. Με ένα ενδιάμεσο πλαίσιο (50x50 mm σύμφωνα με το DIN49075), αυτός ο διακόπτης μπορεί να ενσωματωθεί σε όλες τις τυπικές σειρές διακοπτών.

Στροφαλοφόρος άξονας σε περίπτωση πυρκαγιάς

Τα συστήματα χειροκίνητης μανιβέλας έκτακτης ανάγκης (EHC), εκτός από τους κινητήρες 12 βολτ, προσφέρουν έναν γρήγορο τρόπο για να ανοίξετε μια δεύτερη διαδρομή διαφυγής και διάσωσης σε κτίρια κατοικιών, οίκους ευγηρίας ή κτίρια γραφείων.

Συχνά, εκτός από τα κλιμακοστάσια και τις πόρτες ως κύρια οδό διαφυγής, απαιτείται και μια δεύτερη οδός διαφυγής. Αυτή χρησιμοποιείται εάν η πρώτη οδός είναι αποκλεισμένη, για παράδειγμα, από φωτιά ή καπνό.

Ένα παράθυρο ή μια μπαλκονόπορτα/βεράντα, που συχνά είναι εξοπλισμένη με ρολά, συνήθως χρησιμεύει ως δεύτερη οδός διαφυγής και διάσωσης. Ωστόσο, αυτό δεν είναι ακόμη υποχρεωτικό. Η χρήση μηχανοκίνητων ρολών δεν ρυθμίζεται από τους οικοδομικούς κανονισμούς.

Σύμφωνα με τον Ομοσπονδιακό Κώδικα Δόμησης, τα παράθυρα ή οι γαλλικές πόρτες μπορούν να χρησιμεύσουν ως δεύτερη οδός διαφυγής· οι οδοί διαφυγής περιγράφονται στον οικοδομικό κανονισμό με ελάχιστο ύψος/πλάτος 1,-1,1 m.

Κάθε ιδιοκτήτης κτιρίου και ιδιοκτήτης θα πρέπει να διασφαλίζει ότι είναι δυνατή η διαφυγή μέσω της δεύτερης οδού διαφυγής σε περίπτωση πυρκαγιάς.

Όταν χρησιμοποιούμε στροφαλοφόρους μηχανισμούς, χρησιμοποιούμε καινοτόμες λύσεις για την τοποθέτηση της ράβδου στροφαλοφόρου στο κουτί ρολών μας. Προκατασκευάζουμε συστήματα NHK μέσα στο κουτί ρολών μας, εξασφαλίζοντας εγκατάσταση υψηλής ποιότητας επί τόπου.

Σωληνωτός κινητήρας NHK με στροφαλοφόρο άξονα

Αυτόματος σωληνωτός κινητήρας 6 ή 10 Nm ή 20 Nm 17 στροφές/λεπτό,150 watt, IP44για SW 60,

με σύστημα εύκολης σύνδεσης καλωδίου.

Αυτόματη ανίχνευση τελικών θέσεων σε συνδυασμό με άκαμπτους συνδέσμους άξονα και μπλοκ αναστολής.

Μετά την ενεργοποίηση με τον κινητήρα NHK, οι τελικές θέσεις παραμένουν αμετάβλητες.

Με προστασία από παγετό, ανίχνευση εμποδίων και δυνατότητα παράλληλης σύνδεσης.

Οι μικρές διαστάσεις του επιτρέπουν την εγκατάσταση σε περιορισμένους χώρους. Σχέση μετάδοσης 1:15.
Διατίθεται και με ραδιοφωνικό δέκτη.

Προσυναρμολογημένο με ειδική κεφαλή κινητήρα για στροφαλοφόρο άξονα, κατάλληλο για όλα τα κουτιά ρολών.

Κουτί ρολών με ανεμιστήρα και μηχανισμό κίνησης για δεύτερη οδό διαφυγής

Εάν απαιτείται, προσφέρουμε επίσης επιτοίχια κουτιά ρολών με ενσωματωμένους κινητήρες 12 βολτ ή συστήματα NHK, συμπεριλαμβανομένου ενός συστήματος εξαερισμού κατοικιών.

Το σύστημα ρολού μας προσφέρει προαιρετικά ένα σύστημα εξαερισμού κατοικιών με κορυφαία χαρακτηριστικά, όπως ποσοστό ανάκτησης θερμότητας έως και 92%, ρυθμό ροής αέρα 50 m³ ανά ώρα και υψηλή ηχομόνωση 59 dB.

Περισσότερες πληροφορίες >>

Σημειώσεις

Ηλεκτρικός:

Οι ηλεκτρολογικές εργασίες φινιρίσματος σε αυτό το σύστημα εξαερισμού επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο επαγγελματία.Η εργασία πρέπει να εκτελείται από εξειδικευμένο ηλεκτρολόγο.

Βεβαιωθείτε ότι πληρούνται οι ελάχιστες απαιτήσεις για τη διατομή του αγωγού.για να αποφευχθεί η πτώση τάσης.Όταν χρησιμοποιείτε πολλαπλούς κινητήρες ή μονάδες εξαερισμού, αυτοί θα πρέπει να συνδέονται στη δική τους ξεχωριστή συσκευή ασφαλείας.(βιδωτή ασφάλεια, ασφαλειοδιακόπτης κ.λπ.) μπορούν να συνδεθούν.

Λεπτομέρειες μπορείτε να βρείτε στις αντίστοιχες οδηγίες λειτουργίας.

Πλέγματα ρολών:

Ένα κουτί ρολού με κινητήρα 12 βολτ / σύστημα NHK με στροφαλοφόρο άξονα έχει χώρο για ρολά 205 mm.

Με ένα κλασικό περσίδα Berlin 52/14, θα ήταν δυνατό ένα πλάτος περσίδας έως και 2400 mm.

Υψηλότερες ράγες ρολών διατίθενται κατόπιν αιτήματος.

Τα ρολά με σήτα εντόμων μπορούν να χρησιμοποιηθούν με το σύστημα οδηγών μας.

Ζώνη ως επιλογή για δεύτερη οδό διαφυγής

gedämmter Gurtausgang mit grüner Putzkappe

Μονωμένη έξοδος ζώνης με πράσινο καπάκι καθαρισμού

Ένας ιμάντας επιτρέπει τον χειροκίνητο χειρισμό της κουρτίνας ρολών μέσω του οδηγού ιμάντα. Για να διασφαλίσουμε ότι ο οδηγός ιμάντα υλοποιείται ουσιαστικά χωρίς θερμογέφυρες, προσφέρουμε μόνο την μονωμένη έξοδο ιμάντα.

Μετά τις εργασίες καθαρισμού, τοποθετείται ο ιμάντας. Εδώ προσφέρουμε

Διατίθεται το αντίστοιχο κομμάτι ασφάλισης με διπλή βούρτσα στεγανοποίησης. Διακριτικό και κάθε

Ρυθμιζόμενο ανάλογα με το πάχος του σοβά (εύρος ρύθμισης 0 - 20 mm).

gedämmter Mauerkasten - horizontal verstellbar - AKTIV-SYSTEM

Κουτί τοίχου για τυλίγμα ιμάντα

Για να διασφαλίσουμε την επαγγελματική χωνευτή τοποθέτηση του ιμάντα, προσφέρουμε το θερμομονωμένο επιτοίχιο κουτί μας για το τύλιγμα με εύρος οριζόντιας ρύθμισης 45 mm. Αυτό επιτρέπει τη βέλτιστη κάθετη εγκατάσταση του ιμάντα. (Π x Υ x Β) 119 x 247 x 238 mm - συμπεριλαμβανομένης της προστασίας από γύψο.

ΚΕΝΤΡΙΚΗ ΒΑΣΗ

Μεγάλες επιφάνειες παραθύρων – φαρδιές επιφάνειες παραθύρων, δύο μηχανισμοί κίνησης για μία κουρτίνα ρολού.

Επίσης κατάλληλο για διαχωρισμό κυμάτων σε μεγάλα συστήματα ανασυρόμενων πορτών με π.χ. ζώνη ασφαλείας αριστερά και κινητήρας δεξιά.

Η κουρτίνα πρέπει να χωριστεί και ως εκ τούτου απαιτεί

Μια ενδιάμεση/μεσαία στήριξη. Με το σύστημα ακριβούς τοποθέτησης και την αντίστοιχη μεσαία στήριξη, η διαίρεση μπορεί να πραγματοποιηθεί γρήγορα και με ασφάλεια. Αυτό είναι ένα πλεονέκτημα για τον εγκαταστάτη ρολών, καθώς διαφορετικά θα έπρεπε να αφιερώσει πολύ χρόνο στην εγκατάσταση ρουλεμάν ή...

θα έπρεπε να εγκαταστήσει κάτι παρόμοιο.
