αποκάλυψη πλαισίου

Η τέλεια λύση συστήματος για το κέλυφος του κτιρίου σας

Ιδανική θερμομόνωση, ηχοαπορρόφηση πρώτης κατηγορίας

Στις κατασκευές, η αποκάλυψη αναφέρεται στην κατακόρυφη επιφάνεια του τοίχου των ανοιγμάτων στην τοιχοποιία που προορίζονται για την εγκατάσταση παραθύρων και πορτών. Το περβάζι της πόρτας ή του παραθύρου αντιπροσωπεύει το οριζόντιο αντίστοιχο της αποκάλυψης. αποκάλυψη πλαισίου Ένα αποκαλυπτικό πλαίσιο είναι μια κατασκευή που συνδέεται με το άνοιγμα του κτιρίου, μέσα στο οποίο εγκαθίστανται παράθυρα και πόρτες. Το αποκαλυπτικό πλαίσιο βελτιστοποιεί σημαντικά τις θερμομονωτικές και ακουστικές ιδιότητες και ως εκ τούτου είναι κεντρικής σημασίας για τη συνολική ποιότητα του κελύφους του κτιρίου, ειδικά σε ενεργειακά αποδοτικά κτίρια.

Αποκαλύψτε το πλαίσιο από την AKTIV-SYSTEM


Το σύστημα αποκαλυπτικών πλαισίων μας περικλείει τα παράθυρά σας με υψηλή θερμομόνωση και ηχοαπορρόφηση, εξαλείφοντας τις θερμογέφυρες μεταξύ του παραθύρου και της τοιχοποιίας. Πως; Τα πλαίσια AKTIV-SYSTEM διαχωρίζουν θερμικά την τοιχοποιία από το πλαίσιο και το περβάζι του παραθύρου, μονώνοντας έτσι βέλτιστα το συγκρότημα του παραθύρου. Το ισόθερμο προφίλ βελτιώνεται σημαντικά, αποτρέπεται η συμπύκνωση στο πλαίσιο του παραθύρου και ελαχιστοποιείται ο κίνδυνος ανάπτυξης μούχλας σε αυτό το κρίσιμο σημείο!

Η ενεργειακή απόδοση επιδοτείται από την κυβέρνηση.

Η AKTIV-SYSTEM προσφέρει θερμομονωτικά πάνελ παραθύρων και θυρών για παθητικά σπίτια και σπίτια αποδοτικότητας KfW - επίσης για έργα QNG και QNG plus.

Με το σύστημα αποκάλυψης πλαισίων μας μπορείτε επωφεληθείτε από τη χρηματοδότηση πολύ πιο γρήγορα .

Περισσότερος χώρος διαβίωσης χάρη στα αποκαλυπτικά πλαίσιαάνδρες του ΕΝΕΡΓΟΥ ΣΥΣΤΗΜΑΤΟΣ

Σε κατασκευές τοίχων με θερμομόνωση, το παράθυρο μπορεί να εγκατασταθεί μέσα στο μονωτικό στρώμα χρησιμοποιώντας το αποκαλυπτικό πλαίσιο AKTIV-SYSTEM. Αυτό σημαίνει ότι η επιφάνεια των εσωτερικών περβαζιών παραθύρων αυξάνεται σημαντικά. Για γαλλικές πόρτες χωρίς περβάζι, αυτό επεκτείνει ακόμη περισσότερο τον χώρο διαβίωσης.
Laibungsrahmen Fenster in der Dämmung

Ασφαλής εγκατάσταση παραθύρων ακόμη και σε τοίχους από τούβλα με υψηλή μόνωση

Η θερμομόνωση των τοίχων των κτιρίων έχει αποκτήσει ολοένα και μεγαλύτερη σημασία τα τελευταία χρόνια. Για την κάλυψη των αυξανόμενων απαιτήσεων, η θερμική αγωγιμότητα της τοιχοποιίας έχει μειωθεί σημαντικά. Αυτό επιτεύχθηκε αυξάνοντας τον αριθμό και τον αριθμό των οπών στα τούβλα και μειώνοντας το πάχος των ιστών και την πυκνότητα των θραυσμάτων των τούβλων. Με την πρόσθετη πλήρωση των τούβλων με μονωτικό υλικό, θα μπορούσε να επιτευχθεί θερμική αγωγιμότητα πολύ κάτω από 0,10 W/(m K), βελτιώνοντας έτσι τις θερμικές ιδιότητες των τοίχων. Ωστόσο, αυτά τα μέτρα οδήγησαν επίσης σε μείωση της μηχανικής αντοχής της τοιχοποιίας - μια ανεπιθύμητη παρενέργεια που περιπλέκει σημαντικά την ασφαλή εγκατάσταση παραθύρων.

Η τάση στις σύγχρονες κατασκευές στρέφεται επίσης προς μεγαλύτερες γυάλινες επιφάνειες. Λόγω των τρεχουσών απαιτήσεων για ηχομόνωση και ασφάλεια, χρησιμοποιείται όλο και περισσότερο μονωτικό γυαλί με πολυστρωματικούς υαλοπίνακες. Αυτοί είναι γενικά πολύ βαρείς, γεγονός που περιπλέκει περαιτέρω την εγκατάστασή τους σε τοίχους από τούβλα με υψηλή μόνωση λόγω της χαμηλής αντοχής τους.

Η AKTIV-SYSTEM προσφέρει καινοτόμες λύσεις

Με το σύστημα αποκαλυπτικού πλαισίου και τα σταθερά προφίλ στήριξης, τα οποία είναι ενσωματωμένα στο αποκαλυπτικό πλαίσιο χωρίς θερμογέφυρες, η ασφαλής στερέωση του παραθύρου μπορεί να επιτευχθεί ακόμη και σε τοίχους από τούβλα με υψηλή μόνωση.


Sichere Fensterbefestigung in Ziegelwänden mit AKTIV-SYSTEM Laibungsrahmen.

Πλεονεκτήματα εγκατάστασης παραθύρων

Ο ειδικός σχεδιασμός των ανοιγόμενων πλαισίων προσφέρει πολλά πλεονεκτήματα κατά την εγκατάσταση παραθύρων και περβάζων παραθύρων:

  • Τα σύνθετα συστήματα εξωτερικής θερμομόνωσης μπορούν να συνδεθούν νωρίτερα και πιο εύκολα, ακόμη και πριν από την εγκατάσταση των παραθύρων.
  • Το παράθυρο, το προετοιμασμένο περβάζι και το άνοιγμα επιθεώρησης του ρολού ή του κουτιού βενετσιάνικων περσίδων από το σύστημά μας αποτελούν μια ενιαία μονάδα.
  • Η κλίση, η στεγανοποίηση και η μόνωση είναι ήδη στη θέση τους, επομένως το περβάζι του παραθύρου μπορεί εύκολα να εγκατασταθεί εξωτερικά.
  • Τα εσωτερικά περβάζια παραθύρων μπορούν επίσης να τοποθετηθούν εύκολα και χωρίς θερμικές γέφυρες στο αποκαλυπτικό πλαίσιο.

Από την πρακτική

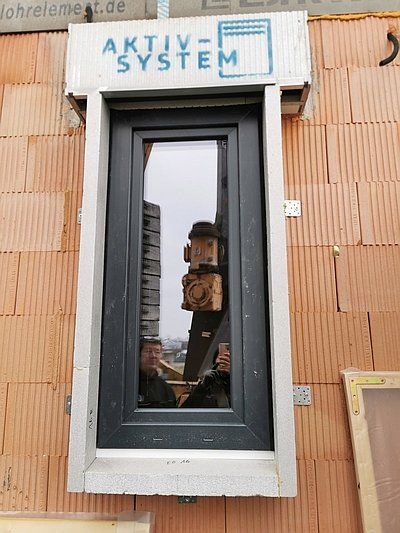

Παράδειγμα εγκατάστασης ενός αποκαλυπτικού πλαισίου σε ένα συγκρότημα κατοικιών

Το κουτί και η βάση του ρολού έχουν σχεδιαστεί ως ένα ενιαίο εξάρτημα συστήματος, δημιουργώντας έτσι μια τέλεια σύνδεση για την επακόλουθη εγκατάσταση των γαλλικών πορτών.

Με αυτό το σύστημα, πρέπει να λαμβάνονται υπόψη οι εκπτώσεις για τις δομικές εργασίες.


Αποκαλύψτε το πλαίσιο για 100% μεγαλύτερο περβάζι παραθύρου

Παράδειγμα εγκατάστασης παραθύρου

Οι εσωτερικοί χώροι φαίνονται σημαντικά μεγαλύτεροι με τα αποκαλυπτικά πλαίσια AKTIV-SYSTEM. Για τις γαλλικές πόρτες, αυτό μεταφράζεται ακόμη και σε έναν μεγαλύτερο υπολογιστικά σχεδιασμένο χώρο διαβίωσης.


Σύνδεση θερμομονωμένης πόρτας

Το σύστημα ανοιχτού πλαισίου μας επιτρέπει την ιδανική μόνωση των γαλλικών πορτών και των θυρών εισόδου στο δάπεδο και στην περιοχή ανοιχτού τύπου. Επομένως, οι μεταβάσεις σε κρύο δάπεδο αποτελούν πλέον παρελθόν με το σύστημά μας.

Η αποκάλυψη πλαισίων αποδίδει

Υψηλότερες τιμές μόνωσης για ένα συγκρότημα κατοικιών

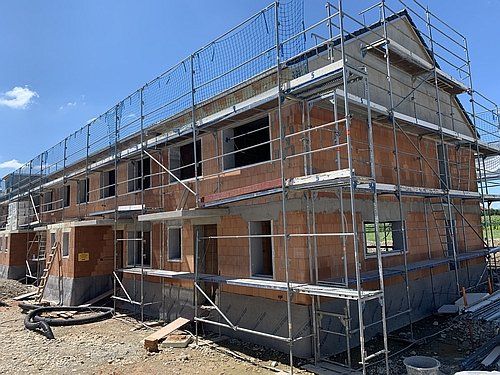

Στο ακόλουθο παράδειγμα, ένα συγκρότημα κατοικιών με βεράντες με πολυκατοικία που χρησιμοποιεί τούβλα 36 cm και το σύστημά μας, που αποτελείται από Κουτί ρολών και πλαίσιο αποκάλυψης, σημαντικά ταχύτερο από το πρότυπο KfW 40.


Ο πελάτης λαμβάνει περισσότερη χρηματοδότηση και Αυτό θα εξοικονομήσει ενέργεια στο μέλλον. λόγω του σημαντικά βελτιωμένου κελύφους του κτιρίου.


φάΚατάλληλο για όλα τα συστήματα σκίασης

Τα πλαίσια αποκάλυψης μας είναι εξοπλισμένα με όλα Συστήματα σκίασης συμβατό και μπορεί να χρησιμοποιηθεί σε συνδυασμό με Κουτιά ρολών καθώς και με Κουτιά για στόρια ή συρόμενες πόρτες με φερμουάρ ή χρησιμοποιείται και χωρίς σκίαση γίνομαι.

Χαρακτηριστικά και οφέλη του πλαισίου αποκάλυψης AKTIV-SYSTEM


  • αξιολογήθηκε από την FIW Μονάχου και την SWA Άαχεν
  • υπερβαίνουν τις απαιτήσεις του νέου νόμου περί ενέργειας κτιρίων
  • υψηλή θερμομόνωση και ηχομόνωση
  • Κατάλληλο για παθητικά σπίτια, ενεργειακά αποδοτικά σπίτια 40, 40 Plus, 55, GEG - QNG και QNG plus
  • Μέγιστη σταθερότητα χάρη στην διογκωμένη πολυστερίνη (EPS)
  • ανθεκτικό στις καιρικές συνθήκες και στον παγετό
  • επίπεδη στήριξη για εξωτερικά και εσωτερικά περβάζια παραθύρων
  • Ιδανικό επίσης για ξυλότυπους στην παραγωγή μερών από σκυρόδεμα που δεν χρειάζεται να αφαιρεθούν στη συνέχεια.
  • Απλοποιημένη εγκατάσταση παραθύρων σε θερμομονωμένα τούβλα
  • περισσότερος χώρος διαβίωσης σε διπλή τοιχοποιία



Το σύστημα αποκαλυπτικού σκελετού μας μπορεί να εγκατασταθεί με ή χωρίς ρολό ή βενετσιάνικο κουτί στόρι.


Ηλεκτρονική Παρουσίαση Προϊόντος (EPD) για QNG και QNG-PLUS

Το σύστημα αποκάλυψης πλαισίων μας πληροί επίσης τις απαιτήσεις για πιστοποίηση βιωσιμότητας, λαμβάνοντας υπόψη την EPD για κουτί ρολών / System Groupor - Δηλώσεις Περιβαλλοντικών Προϊόντων για δομικά προϊόντα.


EPD για πλαίσια αποκάλυψης - ORIGINAL-GRUPOR-SYSTEM ®

Αναφορές δοκιμών και κείμενα προσφορών

Διαθέτουμε αναφορές θερμικών και ακουστικών δοκιμών για το σύστημα reveal frame μας και θα χαρούμε να σας τις στείλουμε. Χρησιμοποιήστε τα παρακάτω: Φόρμα >

Αν θέλετε να συμπεριλάβετε τα πλαίσια δοκού AKTIV-SYSTEM στο έργο ή το χαρτοφυλάκιο υπηρεσιών σας, θα βρείτε εδώ τα αντίστοιχα έγγραφα δημοπράτησης.
