Στρογγυλές και τμηματικές καμάρες

Οποιοσδήποτε μπορεί να το κάνει αυτή τη στιγμή.


Εκπληρώνουμε τις επιθυμίες των αρχιτεκτόνων στο υψηλότερο επίπεδο. Μπορούμε να κατασκευάσουμε σχεδόν οποιαδήποτε πιθανή παραλλαγή τμηματικών και τοξωτών κουτιών για το σχεδιασμό της πρόσοψής σας.

Στις εγκαταστάσεις παραγωγής μας, κατασκευάζουμε στρογγυλά και τμηματικά κουτιά αψίδας για ρολά, βενετικά στόρια και συστήματα σκίασης με φερμουάρ, και πάντα με τις υψηλότερες τιμές για θερμομόνωση και ηχομόνωση.

Θα σας συμβουλεύσουμε για τη σκίαση και πολλές άλλες επιλογές, όπως πρόσθετες στερεώσεις παραθύρων ή μηχανοκίνηση.

Τα κουτιά μας με τμηματικό σχήμα και τα τοξωτά κουτιά μας διατίθενται επίσης με σύστημα εξαερισμού.


AKTIV-SYSTEM - Ο ειδικός σας για καινοτόμα και υψηλής ποιότητας κουτιά ρολών σε στρογγυλό ή τμηματικό σχεδιασμό.

Χάρη στις εξαιρετικές τιμές θερμομόνωσης και ηχομόνωσης των προϊόντων μας σε σύγκριση με τους συμβατικούς προμηθευτές κουτιών ρολών, λαμβάνετε επίσης τα στρογγυλά και τμηματικά κουτιά μας με αψίδα για KfW 40 NH και QNG-Plus - εξαιρετικά θερμομονωτικά και ηχομονωτικά.

Περισσότερες πληροφορίες >>>

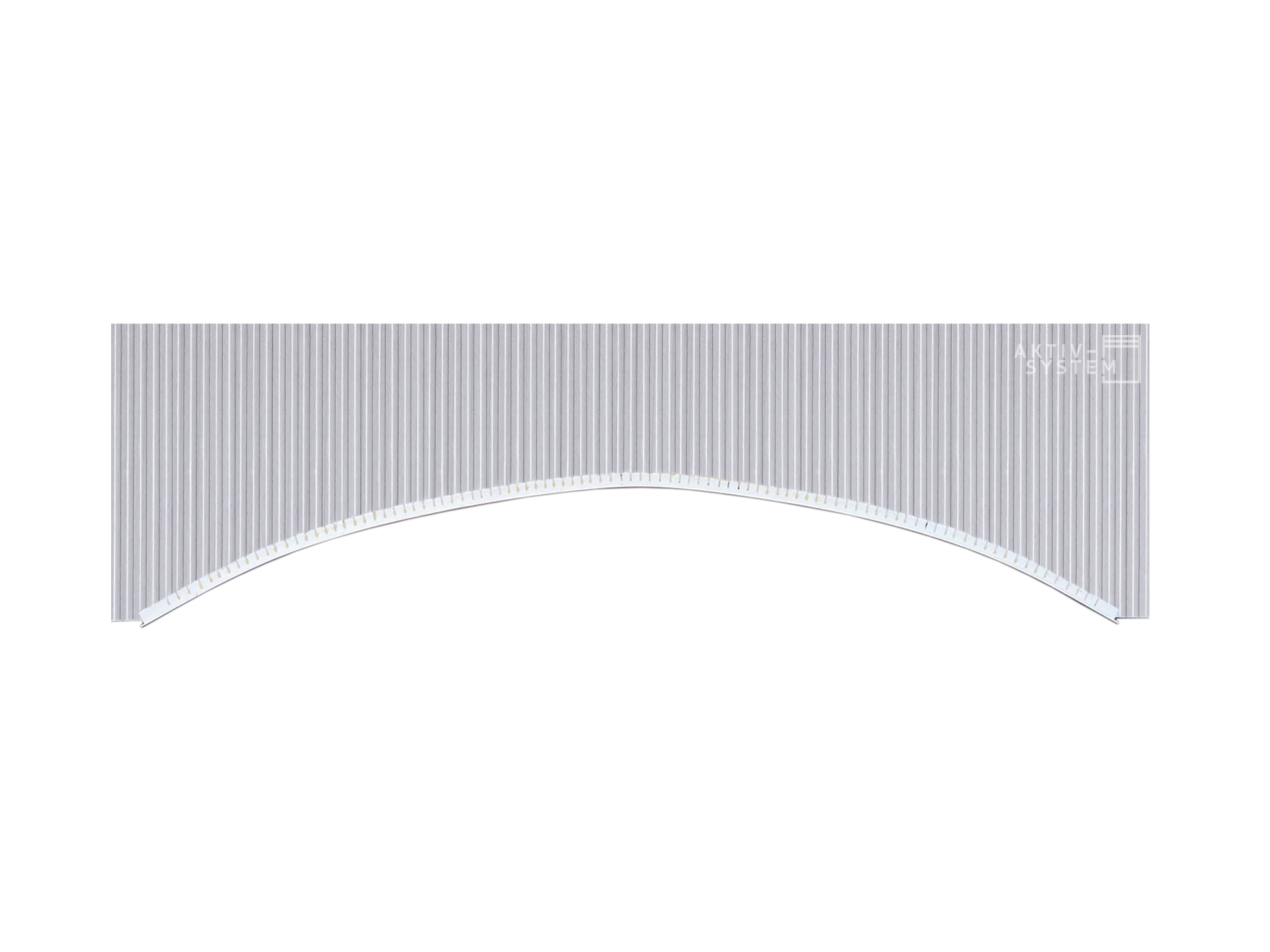

Τμηματική αψίδα

Segmentbogen Rollladenkasten AKTIV-SYSTEM
Segmentbogen Rollladenkasten AKTIV-SYSTEM

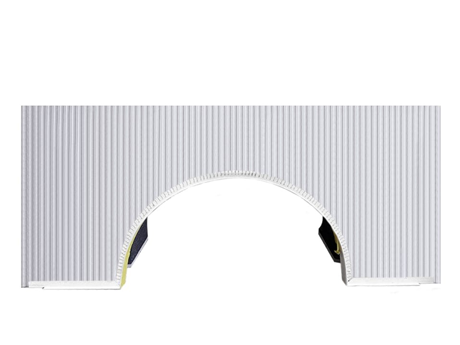

Αψιδωτή κορυφή με πλαϊνό παράθυρο

Rundbogen mit Seitenfenster AKTIV-SYSTEM
Rundbogen mit Seitenfenster AKTIV-SYSTEM

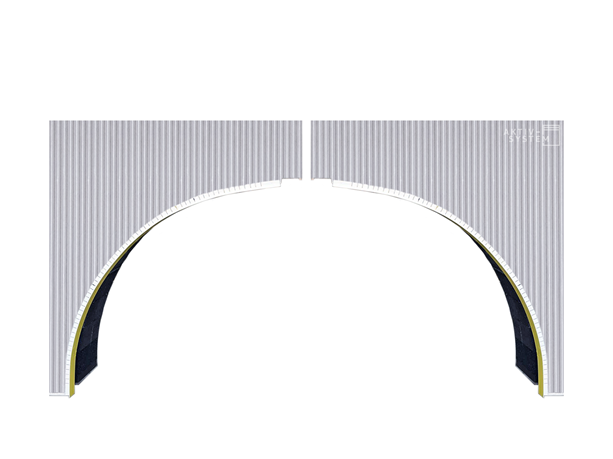

ημικυκλική αψίδα

Halb-Rundbogen AKTIV-SYSTEM
Halb-Rundbogen AKTIV-SYSTEM
Rundbogenkasten AKTIV-SYSTEM

τοξωτό κουτί

Τοξωτό κουτί με ύψος καμάρας 500 mm - με πλάτος περίπου των 1000 mm
Rundbogenkasten mit Seitenfenster AKTIV-SYSTEM

Αψιδωτό κουτί - γοτθικό στυλ

Ειδικού σχεδιασμού τοξωτό κουτί με πλευρικά στοιχεία - τοξωτό άνοιγμα 500 mm με πρόχειρη διάσταση ανοίγματος 1000 mm με πλευρικά στοιχεία 400 mm

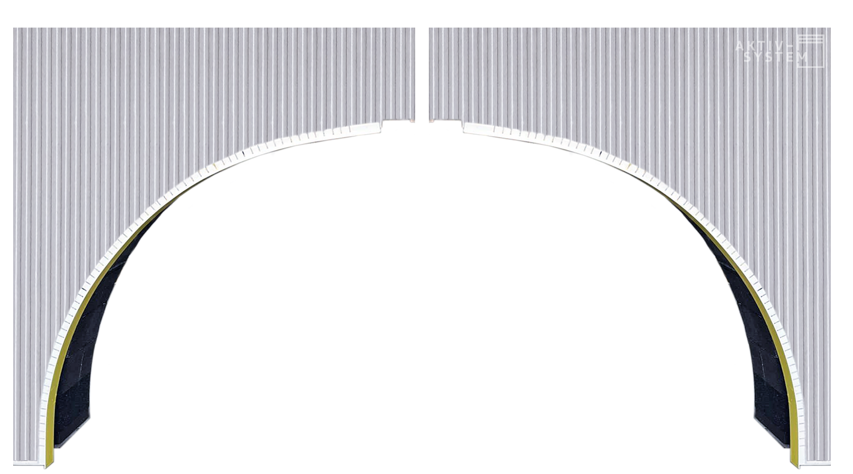

Halbrundbogenkasten AKTIV-SYSTEM

ημικυκλικό τοξωτό κουτί

Ημικυκλικό τοξωτό κουτί - τοξωτό άνοιγμα 1000 mm με πλάτος κατασκευής περίπου 1000 mm - Τα ημικυκλικά τοξωτά κουτιά αριστερά και δεξιά σε ντουέτο στην πρόσοψη δημιουργούν έτσι μια αρμονική εικόνα.

Segmentbogenkasten AKTIV-SYSTEM

Σγκεντμπογκενκάστεν

Τμηματοποιημένο κουτί αψίδας με βήμα αψίδας 500 mm και πλάτος περίπου 1200 mm

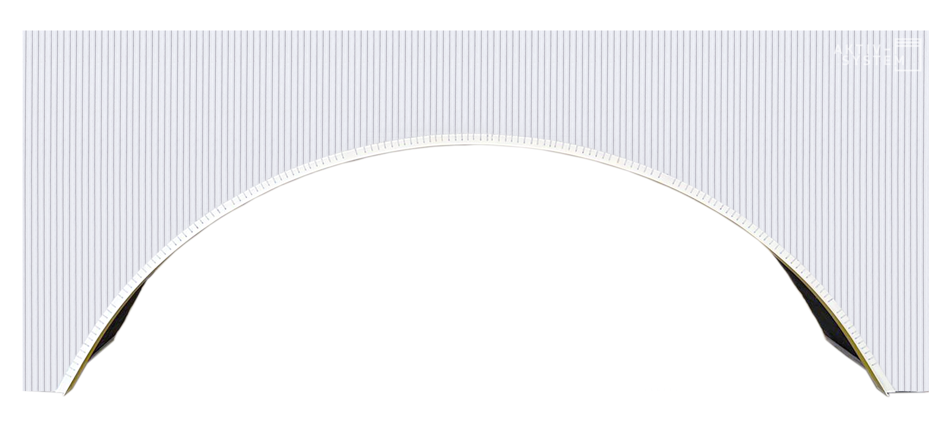

Segmentbogenkasten AKITV-SYSTEM

Κουτί με τμηματικό τόξο, μακριά έκδοση

Τμηματοποιημένο κουτί αψίδας με βήμα αψίδας 500 mm και πλάτος περίπου 2000 mm

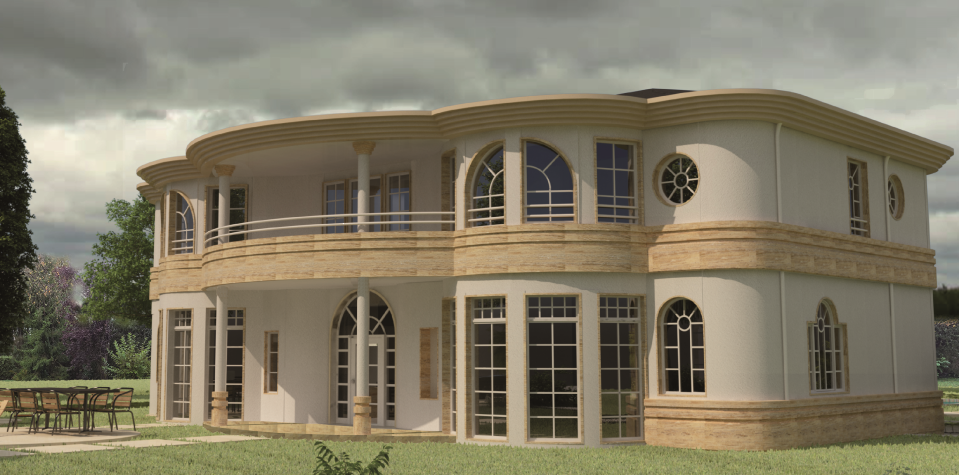

Haus mit Rundbogenkästen

Πρόσοψη με στρογγυλές καμάρες

Η υψηλής ποιότητας εξωτερική πρόσοψη με κίονες και πέτρες, σε συνδυασμό με τα τοξωτά παράθυρα ως highlightτ.


Με τις λύσεις σκίασης και τα αντίστοιχα κουτιά ρολών που διαθέτουμε, καταφέραμε να συμβάλουμε στο να γίνει η εξωτερική πρόσοψη αυτής της βίλας στην πόλη του Μονάχου μοντέρνα και πιθανώς μοναδική.

Διαστάσεις και πληροφορίες για την τμηματική αψίδα με στρογγυλή αψίδα


Για μονολιθικές κατασκευές και προσόψεις με σύνθετα συστήματα εξωτερικής θερμομόνωσης.



  • Κουτί ρολού ως κουτί τμηματικού ή στρογγυλού τόξου
    Εξωτερική αναθεώρηση 80 mm -
    μονολιθικός - από πάχος τοιχώματος 300 mm – 490 mm

  • Κουτί ρολού ως κουτί τμηματικού ή στρογγυλού τόξου
    Εξωτερικό πάνελ πρόσβασης 80 mm- με ETICS - από πάχος τοιχώματος 175 KS mm

    • Κουτί βενετσιάνικων περσίδων ως κουτί τμηματικής ή στρογγυλής αψίδας
      Εξωτερικό πάνελ πρόσβασης 124 - 140 mm -
      μονολιθικός - από πάχος τοιχώματος 300 mm – 490 mm

    • Κουτί βενετσιάνικων περσίδων ως κουτί τμηματικής ή στρογγυλής αψίδας
      Εξωτερικό πάνελ πρόσβασης 124 - 140 mm - με ETICS - από πάχος τοιχώματος 175 mm



    • Ραφή με φιόγκο σε όλες τις παραλλαγές, με περαιτέρω λύσεις.


      • Ραφή με φιόγκο από 200 - 700 mm
        Η τοξωτή ραφή είναι μια σημαντική διαστατική προδιαγραφή για το σχήμα του στρογγυλού κουτιού με την αψίδα.

      • Λοξή κοπή των κουτιών στα ανοιγόμενα φύλλα / λοξή κοπή
        Για να αποτρέψουμε τη σύγκρουση του παραθύρου με την εσωτερική γωνία όταν ανοίγει, δημιουργούμε μια κλίση.
        Εάν το παράθυρο στην τοξωτή περιοχή δεν μπορεί να ανοίξει, δεν χρειαζόμαστε κλίση.

      • Άνοιγμα επιθεώρησης - πρόσβαση στο σύστημα σκίασης από μέσα
        Ελέγχουμε την πρόσβαση στον μηχανισμό σκίασης σε όλα τα κουτιά. Εάν η ακτίνα δεν επιτρέπει την πρόσβαση στη βάση του κινητήρα ή του ρουλεμάν μέσα στο κουτί, κατασκευάζουμε ένα στενό κάλυμμα επιθεώρησης.

      • Προσαρμοσμένα μεγέθη
        Είναι δυνατά κουτιά με τμηματικό τοξωτό σχήμα από 2.500 mm έως και 4.000 mm.

        • κουτί με αψίδα καλαθιού

          Αψίδες τύπου καλαθιού με διαφορετικές ακτίνες - για ρολά, βενετσιάνικα στόρια ή ZIP.

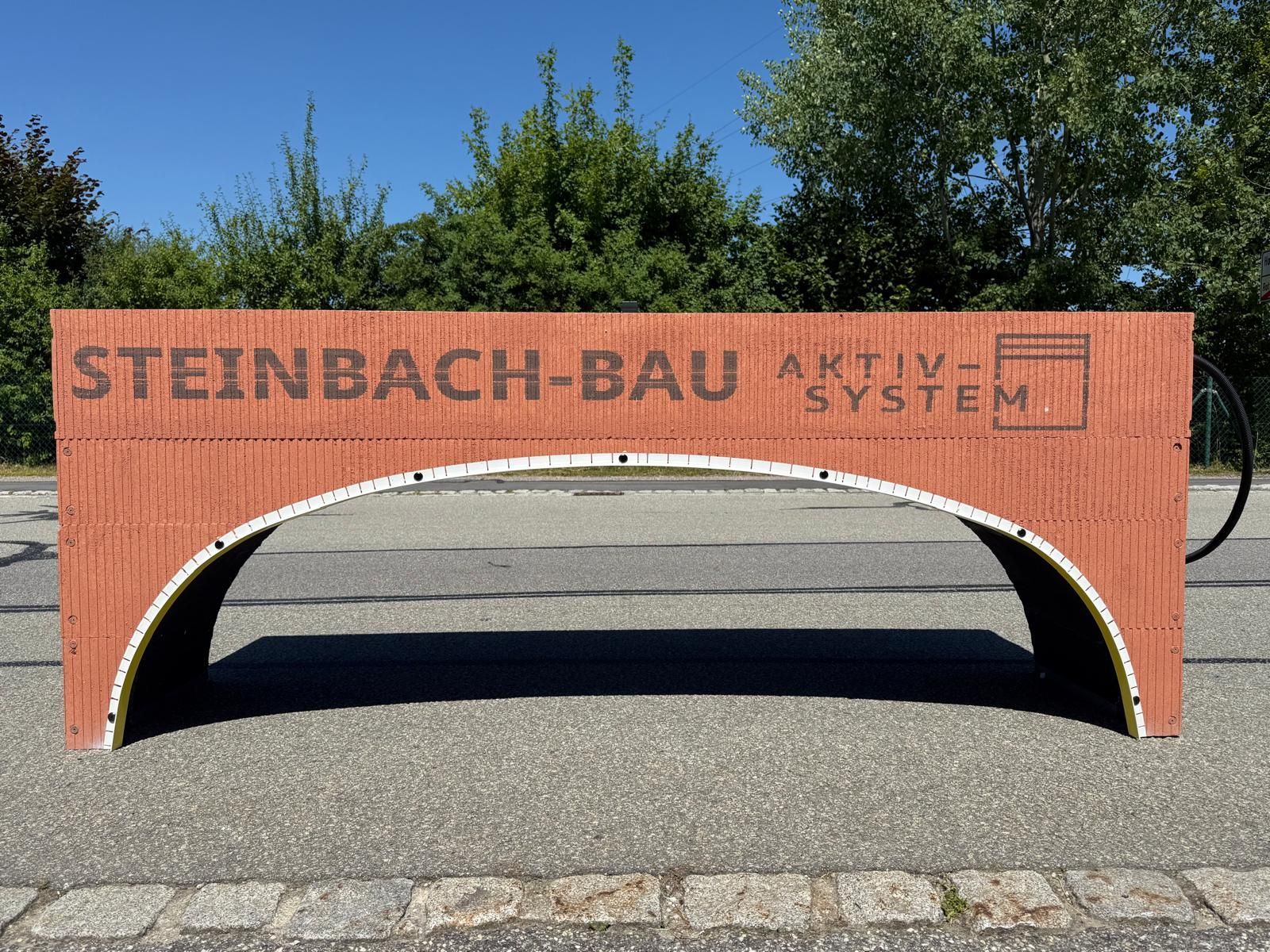

Korbbogen - Rollladenkasten AKTIV-SYSTEM

κουτί ρολού με αψίδα καλαθιού

Για ειδικά σχέδια προσόψεων, προσφέρουμε επίσης το σύστημά μας σε Παραλλαγή αψίδας καλαθιούn για ρολά, βενετικά στόρια ή κάθετες τέντες (υφασμάτινη σήτα ZIP).


Επίσης ως Παραλλαγή παραθύρου καθίσματος με διπλή τοιχοποιία. Παράδειγμα: τοιχοποιία 36 30 cm.


Η καμάρα του καλαθιού που φαίνεται εδώ είναι μια έκδοση MS 66.5 - μέσο ύψος ανύψωσης 700 mm για μια πρόχειρη διάσταση ανοίγματος 2510 mm για σκίαση με φερμουάρ.



Runbogen-Kasten mit Motor AKTIV-SYSTEM

Τοξωτό κουτί προετοιμασμένο με κινητήρα

Τα κουτιά ρολών με τμηματικά ή τοξωτά σχήματα μπορούν επίσης να προετοιμαστούν με τους κινητήρες μας για κουρτίνες ρολών.

Αυτό εξοικονομεί ακριβά έξοδα συναρμολόγησης κατά την κατασκευή.


Schrägbogen - Spitzbogen - Rollladenkasten AKTIV-SYSTEM

κουτί ρολού με μυτερή αψίδα

Για το αέτωμα με σκίαση, μπορούμε επίσης να προσφέρουμε τα κουτιά ρολών μας σε σχεδιασμό αιχμηρής καμάρας / κεκλιμένης καμάρας.


Διατίθενται από εμάς τοξωτά κουτιά σε κάθε σχήμα και σχέδιο.


Στην παραγωγή μας για ειδικά και προσαρμοσμένες κατασκευές κουτιών ρολών, ανταποκρινόμαστε στις απαιτήσεις σας με ακρίβεια.

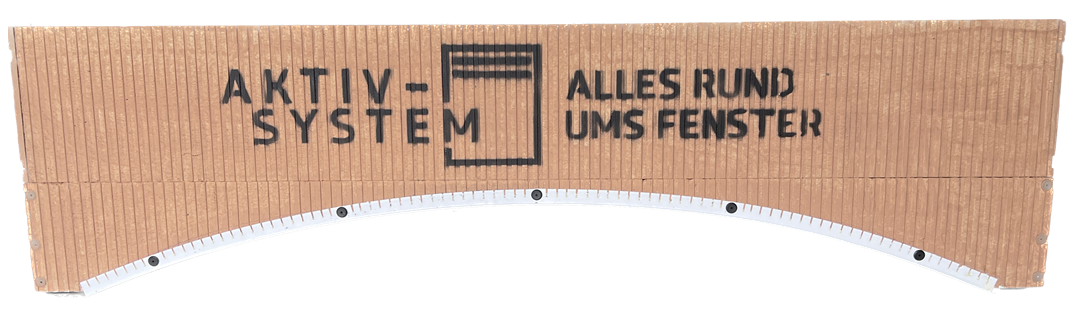

Runbogen-Kasten mit Ziegel-Optik AKTIV-SYSTEM

Κουτί ρολού με τμηματικό τόξο και εμφάνιση τούβλου

Τα κουτιά ρολών με τμηματικά ή τοξωτά σχήματα διατίθενται επίσης σε χρώμα κεραμιδί.
Runbogen-Kasten Raffstore mit Ziegel-Optik und  AKTIV-SYSTEM

Κουτί ρολού με τμηματικό τοξωτό σχήμα και όψη τούβλου

Τα τμηματικά ή τοξωτά βενετσιάνικα κουτιά στόρι μας διατίθενται επίσης σε χρώμα κεραμιδί.

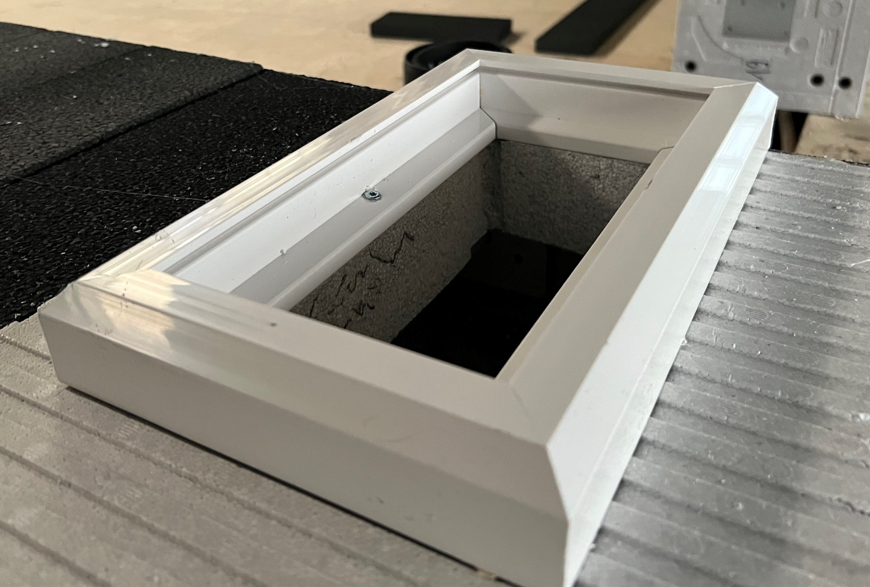

Revision-Innen Zugang AKTIV-SYSTEM

Πρόσβαση εσωτερικού ελέγχου

Για να διασφαλίσουμε την πρόσβαση στον κινητήρα, τον άξονα και τη βάση του άξονα, κατασκευάζουμε μικρά καλύμματα επιθεώρησης. Αυτά είναι απαραίτητα μόνο εάν η εξωτερική πρόσβαση εμποδίζεται από μεγάλη ακτίνα ή τόξο.

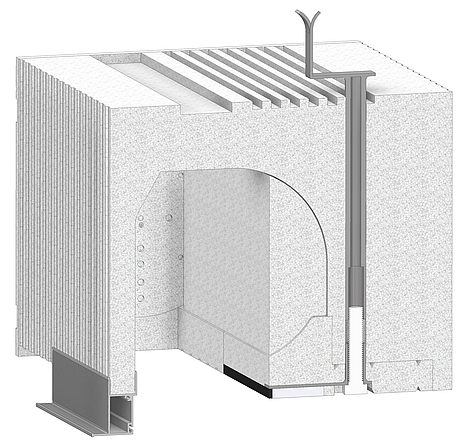

Befestigungskonsole Rollladenkasten AKTIV-SYSTEM

Βάση στήριξης

Τα κουτιά με στρογγυλή αψίδα και τμηματική αψίδα μας μπορούν επίσης να παραδοθούν με βάση για πρόσθετη τοποθέτηση σε παράθυρο.

Befestigungskonsole Raffstorekasten AKTIV-SYSTEM
Rundbogen-Kasten mit Lüfter AKTIV-SYSTEM

Αψιδωτό κουτί με ανεμιστήρα

Με τους ανεμιστήρες μας με ανάκτηση θερμότητας ή τους ανεμιστήρες απαγωγής αέρα μπάνιου, σας προσφέρουμε τη λύση για την υλοποίηση της πρόσοψης χωρίς εξωτερικό απορροφητήρα.


Ο αέρας εισαγωγής και εξαγωγής διοχετεύεται μέσω της εκτροπής εξαερισμού πάνω από την μπροστινή ποδιά του ρολού ή του κουτιού στόρι.

Οι λύσεις εξαερισμού μας "κουτί ρολού χωρίς εξωτερικό κάλυμμα" είναι επίσης διαθέσιμες για όλα τα κουτιά τμηματικών και στρογγυλών τοξωτών, καθώς και για τα ημικυκλικά και μυτερά τοξωτά κουτιά.


Ηλεκτρονική Παρουσίαση Προϊόντος (EPD) για QNG και QNG-PLUS επίσης για

Στρογγυλή αψίδα και τμηματική αψίδα

Πληρούμε τις απαιτήσεις για πιστοποίηση βιωσιμότητας, λαμβάνοντας υπόψη την EPD για κουτί ρολών / System Groupor - Δηλώσεις Περιβαλλοντικών Προϊόντων για δομικά προϊόντα.


Με το σύστημά μας εκπληρώνουμε QNG και QNG-PLUS για κτίρια κατοικιών και να σας βοηθήσουν να καλύψετε τις απαιτήσεις χρηματοδότησης.


EPD για το ORIGINAL-GRUPOR-SYSTEM ®

geprüftes und zugelassenes Rollladenkasten System
