Rund- und Segmentbogen

Gerade kann jeder.

Wir erfüllen Architekten-Wünsche auf höchstem Niveau. Für die Gestaltung Ihrer Fassade können wir nahezu alle möglichen Varianten an Segment- und Rundbögenkästen produzieren.

In unserer Produktionsbetrieb produzieren wir Rund- und Segmentbögen-Kästen für Rollladen, Raffstore und Zip-Beschattungen, und immer mit den höchsten Werten zur Wärme- und Schalldämmung.

Dabei beraten wir Sie in Sachen Beschattung und vielen weiteren Optionen wie zum Beispiel zur zusätzlichen Fenster-Befestigung oder zur Motorisierung.

Unsere Segment- und Rundbogenkästen sind auch in der Ausführung mit Lüftungssystem erhältlich.

AKTIV-SYSTEM - Ihr Spezialist für innovative und hochwertige Rollladenkästen in Rund- oder Segmentbogen-Ausführung.

Durch die hervorragenden- Wärme- und Schallschutzwerte unserer Produkte im Vergleich zu herkömmlichen Rollladenkästen-Anbietern erhalten Sie auch unsere Rund- und Segmentbögen-Kästen für KfW 40 NH und QNG-Plus - hoch wärme- und schalldämmend.

Weitere Informationen >>>

Segmentbogen

Rundbogen mit Seitenfenster

polukružni luk

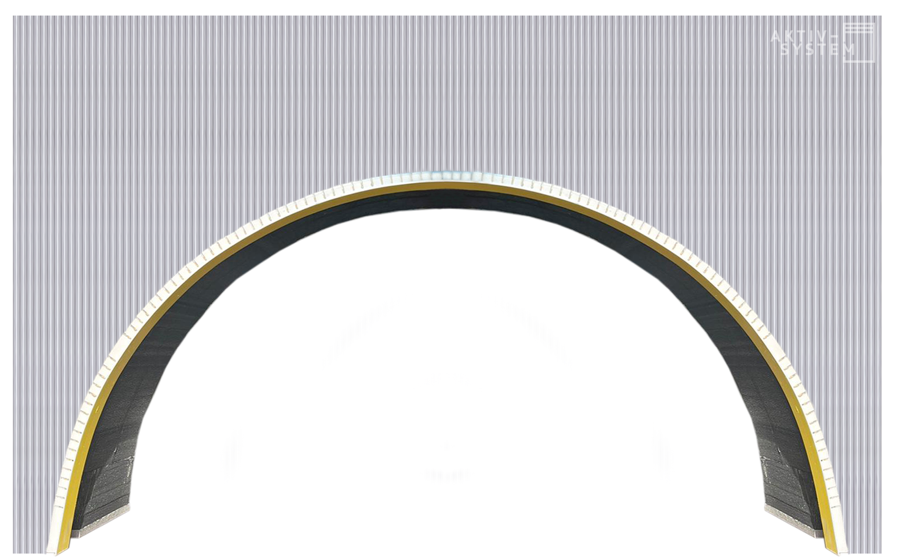

Rundbogenkasten

Rundbogenkasten mit einem 500 mm hohen Bogenstich - bei einer Rohbaubreite von 1000 mm

Lučna kutija - gotički stil

Specijalni dizajn lučne kutije s bočnim elementima - lučni otvor 500 mm s okvirnom dimenzijom otvora od 1000 mm s bočnim elementima od 400 mm

Halbrundbogenkasten

Polukružna lučna kutija - lučni otvor 1000 mm s grubom građevinskom širinom od 1000 mm - Polukružne lučne kutije s lijeve i desne strane u duetu u pročelju stvaraju skladnu sliku.

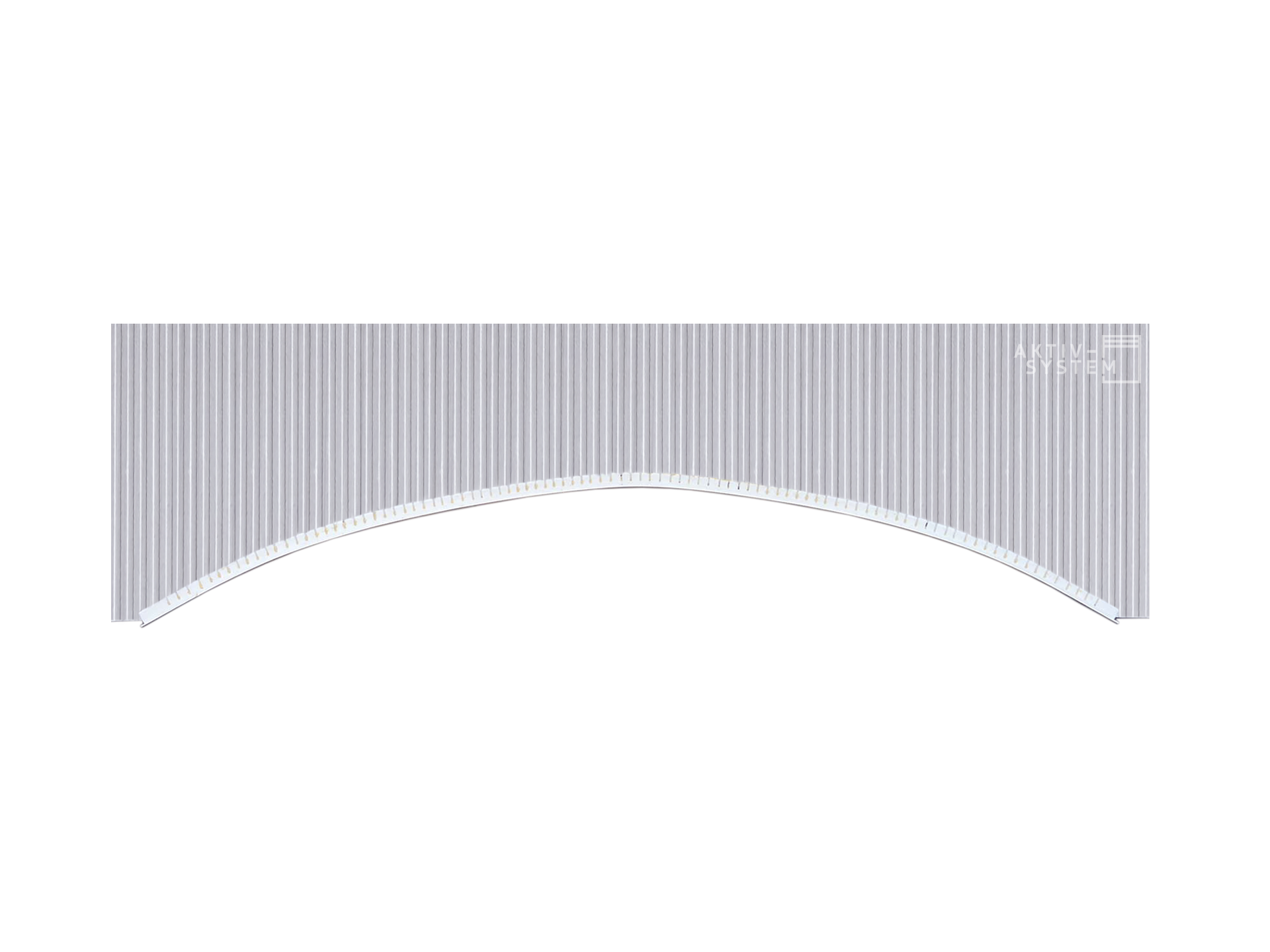

Segmentbogenkasten

Segmentna lučna kutija s razmakom luka od 500 mm i okvirnom širinom od 1200 mm

Segmentbogenkasten lange Ausführung

Segmentbogenkasten mit einem Bogenstich von 500 mm bei einer Rohbaubreite von 2000 mm

Vorher Nachher

Fasada s okruglim lukovima

Die hochwertige Außenfassade mit Säulen und Laibungssteinen, gepaart mit den in Rundbogenfenstern als Highlight.

Mit unseren Lösungen zur Beschattung und den passenden Rolladenkasten konnten wir dazu beitragen die Außenfassade dieser Stadt-Villa in München modern und wohl einzigartig zu gestalten.

Dimenzije i informacije o segmentnom luku okruglog luka

Für monolithische Bauweise und Fassaden mit Wärme-Dämmverbundsystem.

Rollladenkasten als Segment- oder Rundbogenkasten
Revision außen 80 mm - monolithisch - ab Mauerstärke 300 mm – 490 mm
Rollladenkasten als Segment- oder Rundbogenkasten
Revision außen 80 mm - mit WDVS - ab Wandstärke 175 KS mm

Raffstorekasten als Segment- oder Rundbogenkasten
Revision außen 124 - 140 mm - monolithisch - ab Mauerstärke 300 mm – 490 mm
Raffstorekasten als Segment- oder Rundbogenkasten
Revision außen 124 - 140 mm - mit WDVS - ab Wandstärke 175 mm

Bogenstich in allen Ausführungen, mit weiteren Lösungen.

Bogenstich von 200 - 700 mm
Der Bogenstich ist für die Form des Rundbogenkastens eine wichtige Maßvorgabe.

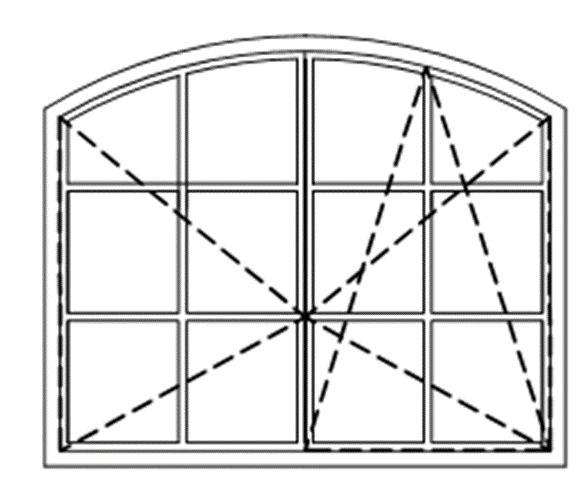

Schielung der Kästen bei Öffnungsflügel / Schrägschnitt
Damit das Fenster beim Öffnen nicht mit der Innenecke kollidiert produzieren wir eine Schielung.
Sollte das Fenster im Rundbogen-Bereich nicht zu öffnen sein benötigen wir keine Schielung.
Revisionsöffnung - Zugang zur Beschattungstechnik von innen
Bei allen Kästen prüfen wir den Zugang zur Beschattungstechnik. Sollte der Radius einen Zugang zur Motoraufnahme bzw. Lageraufnahme im Kasten nicht gegeben sein, produzieren wir einen schmalen Revisionsdeckel.
Sondermaße
Segmentbögenkästen ab 2.500 mm bis maximal 4.000 mm sind möglich.

Korbbogen-Kasten
Korbbogen mit unterschiedlichen Radien - für Rollladen, Raffstore oder ZIP.

Korbbogen - Rollladenkasten AKTIV-SYSTEM

kutija roleta za košaru

Für die besondere Gestaltung der Fassade bieten wir unser System ebenso in Korbbögen-Varianten für Rollladen, Raffstore oder Senkrechtmarkisen an ( ZIP-Textilscreen).

Auch als Sitzfenster-Variante mit doppeltem Mauerwerk. Beispiel: 36 + 30 cm Ziegelmauerwerk.

Der hier abgebildete Korbbogen als MS 66,5 Ausführung - mittlere Stichhöhe 700 mm für Rohbaumaß 2510 mm für ZIP-Beschattung.

Rundbogen-Kasten mit Motor vorbereitet

Unsere Segment- oder Rundbögen-Rollladenkästen können auch mit unseren Motorantrieben für Rollladenpanzer vorbereitet werden.

So erspart man sich aufwendige Montagekosten am Bau.

Schrägbogen - Spitzbogen - Rollladenkasten AKTIV-SYSTEM

kutija roleta sa šiljastim lukom

Für die Giebelseite mit Beschattung können wir unsere Rollladenkästen auch in der Ausführung Spitzbogen / Schrägbogen-Kasten anbieten.

Rundbogen-Kästen sind In jeder Form und Ausführung bei uns erhältlich.

In unsere Rollladenkasten-Spezial-und Sonderbau-Produktion erfüllen wir Ihre Anforderungen maßgenau.

Runbogen-Kasten mit Ziegel-Optik AKTIV-SYSTEM

Segmentbogen-Rollladenkasten mit Ziegel-Optik

Unsere Segment- oder Rundbögen-Rollladenkästen sind auch in Ziegelrot verfügbar.

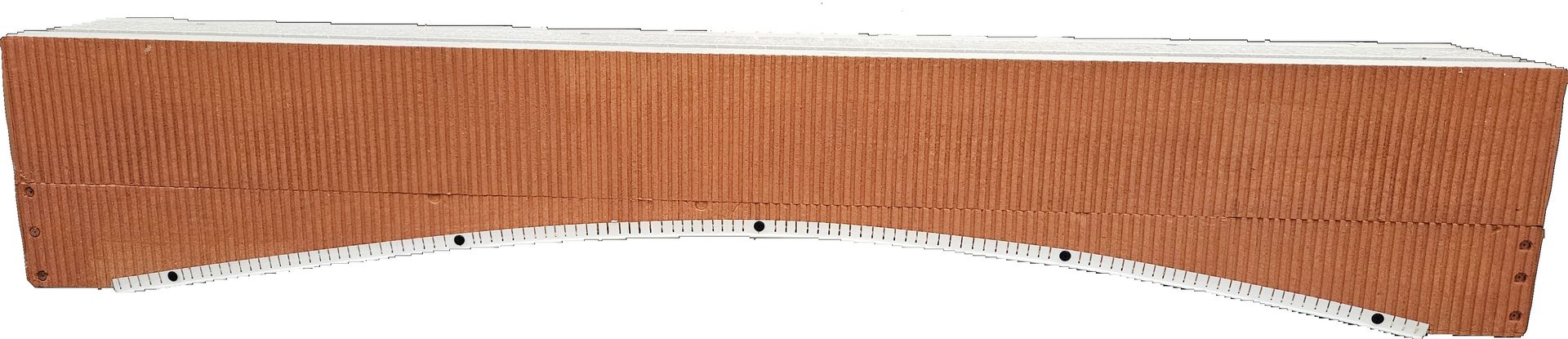

Runbogen-Kasten Raffstore mit Ziegel-Optik und AKTIV-SYSTEM

Segmentbogen-Raffstorekasten mit Ziegel-Optik

Unsere Segment- oder Rundbögen-Raffstorekästen sind auch in Ziegelrot verfügbar.

Revision-Innen Zugang

Um einen Zugang zum Motor, Welle und Wellenbefestigung zu gewährleisten produzieren wir kleine Revisionsdeckel. Diese sind nur notwendig, wenn durch einen hohen Radius / Bogenstich ein Zugang von außen nicht ermöglicht wird.

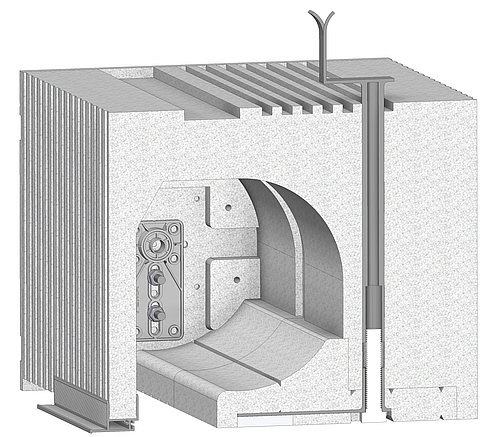

Befestigungskonsole Rollladenkasten AKTIV-SYSTEM

Nosač za montažu

Unsere Rundbogen- und Segmentbögen Kasten können auch auch mit Konsole zur zusätzlichen Fenster-Befestigung ausgeführt werden.

Befestigungskonsole Raffstorekasten AKTIV-SYSTEM

Rundbogen-Kasten mit Lüfter

S našim ventilatorima s rekuperacijom topline ili ventilatorima za ispuhivanje kupaonice, nudimo vam rješenje za izvedbu fasade bez vanjske nape.

Ulazni i ispušni zrak usmjerava se kroz ventilacijski otvor preko prednje obloge roleta ili kutije venecijanera.

Naša rješenja za ventilaciju "kutija za rolete bez vanjske nape" dostupna su i za sve naše segmentne i okrugle lučne kutije, kao i za polukružne i kutije sa šiljastim lukom.

EPD za QNG i QNG-PLUS također za

Okrugli luk i segmentni luk

Wir erfüllen die Voraussetzung für die Nachhaltigkeitszertifizierung unter Berücksichtigung der EPD für Rollladenkasten / System Grupor-Umweltproduktdeklarationen für Bauprodukte.

Mit unserem System erfüllen wir QNG und QNG-PLUS für Wohngebäude und tragen dazu bei das Sie die Förderbedingungen erfüllen.

EPD für ORIGINAL-GRUPOR-SYSTEM ®

geprüftes und zugelassenes Rollladenkasten System
