Motoren für 2.ten Rettungsweg
12-Volt Antriebe oder Motoren mit Nothandkurbel
Stromversorgung von elektrischen 12-Volt Motoren im Brandfall
Fenster und Fenstertüren werden von Brandschutzplanern gerne innerhalb eines Gebäudes für den 2.ten Rettungsweg vorgesehen. Allerdings gilt zu prüfen, mit welcher Beschattung und welchem Antrieb dieses Fenster betrieben werden sollen. Bei Einsatz von Rollladenpanzern und einem Motorantrieb wird der Rollladenpanzer bei Stromausfall schnell zur Falle.
Bei Ausstattung mit unseren 12 Volt Antrieben oder unseren Nothandkurbel-Systems können die Rollladenpanzer in Sekundenbruchteilen mittels dem Niederspannungsmotor oder der Kurbelstange geöffnet werden, um in Notsituation den Weg nach außen freizugeben.
Selbsterklärend, montagefreundlich, einfach zu bedienen, zuverlässig, nachhaltig und wartungsarm erweisen sich hierbei unsere Lösungen.
12 Volt Motor
Mechanischer Rohrmotor 10 Nm, 17 U/min,
45 Watt, 4A, IP 44, 580 mm lang, für SW 60,
für bis zu 2,8 qm PVC-Rollladen
mit 2 m Anschlussleitung
Auf Anfrage auch für SW 40 Welle und in größeren Auslegungen.
12 Volt Taster
Vremenski prekidač za 12V DC motor s
Rezervna baterija za rad u nuždi u slučaju nestanka struje.
Sintegrirani radio prijemnik i
Evaluacija signala detektora dima za
automatsko otvaranje sustava u slučaju požara.
Funkcionalna rezerva, čak i u slučaju nestanka struje, zahvaljujući integriranoj tehnologiji punjenja i bateriji.
Moguće je upravljanje suncem i sumrakom putem bežičnog senzora. S međuokvirom (50x50 mm prema DIN49075), ovaj prekidač se može integrirati u sve standardne serije prekidača.
Kurbelstange im Brandfall
Nothandkurbel- (NHK) Systeme bieten neben unseren 12-Volt Antrieben in Wohnhäusern, Altenheimen oder auch in Bürogebäuden schnell einen zweiten Flucht- und Rettungsweg zu öffnen.
Denn oftmals soll neben Treppenhäusern und Türen als erstem Fluchtweg zusätzlich noch ein zweiter Rettungsweg existieren. Dieser wird genutzt, wenn der erste Weg beispielsweise durch Feuer oder Rauchentwicklung versperrt ist.
Als zweiter Flucht- und Rettungsweg dient üblicherweise ein Fenster oder eine Balkon- beziehungsweise Terrassentür, die oftmals mit Rollladenpanzern ausgestattet sind. Noch ist es keine Pflicht. Der Gebrauch von motorisierten Rollläden ist nicht über die Bauverordnung geregelt.
Nach der Bundesbauverordnung ist beschrieben, dass Fenster oder Fenstertüren als zweiter Fluchtweg möglich sind, Fluchtwege werden in der Bauordnung mit einer Mindesthöhe / Breite von 1,- 1,1 m beschrieben.
Jeder Bauherr und Eigentümer sollte dafür sorgen dass im Brandfall eine Flucht über den zweiten Rettungsweg möglich ist.
Bei Einsatz mit Kurbelantriebe verwenden wir innovative Lösungen zur Befestigung der Kurbelstange an unseren Rollladenkasten. NHK-Systeme produzieren wir in unserem Rollladenkasten bereits vor und sorgen für eine hochwertige Umsetzung am Bau.

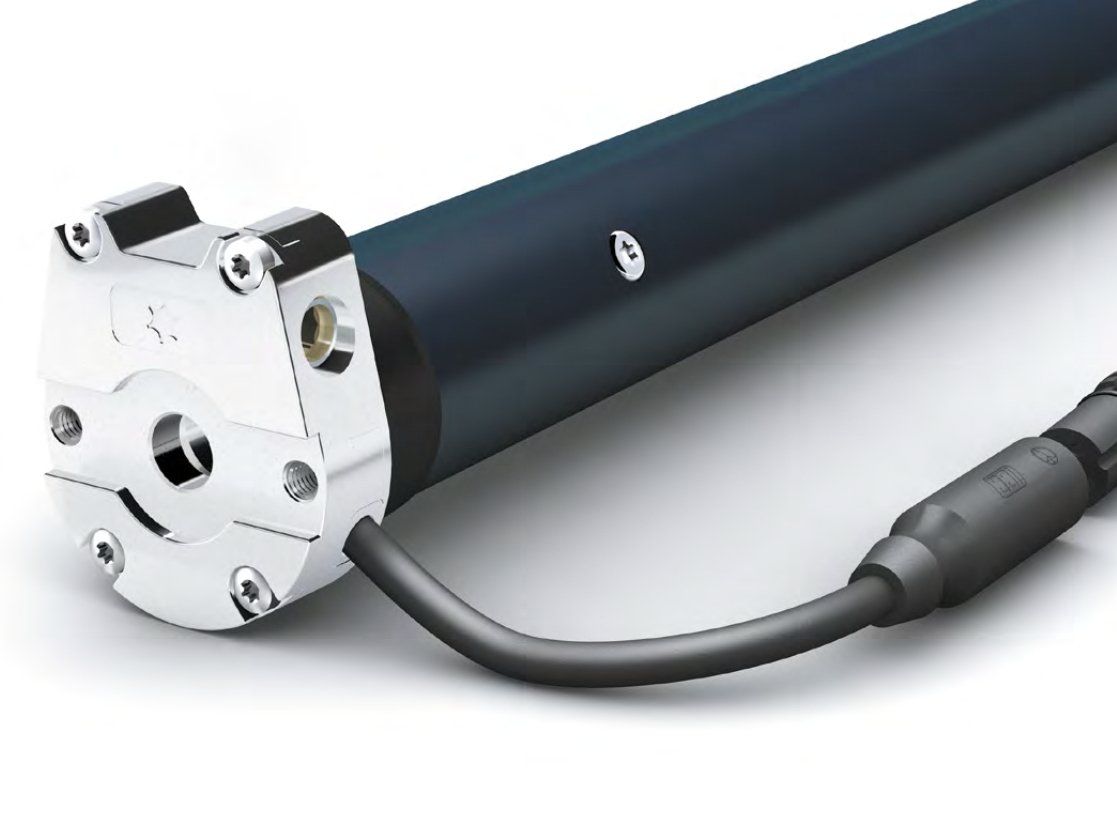

NHK-Rohrmotor mit Kurbelstange
Automatischer Rohrmotor 6 bzw. 10 Nm, bzw. 20 Nm 17 U/min, 150 Watt, IP 44, für SW 60,
mit Easy-Kabel-Steck-System.
Automatische Erkennung der Endlagen in Verbindung mit starren Wellen-Verbindern und Anschlagstoppern.
Nach Betätigung mit NHK-Antrieb bleiben die Endlagen unverändert.
Mit Anfrierschutz und Hinderniserkennung und Parallelschaltung möglich.
Die geringen Abmessungen ermöglichen die Installation in beengten Platzverhältnissen. Untersetzung 1:15.
Auch mit Funk-Empfänger verfügbar.
Auch mit Funk-Empfänger verfügbar.
Vormontiert mit Spezial-Motorkopf für Kurbelstange bei allen Rollladenkästen möglich.
Rollladenkasten mit Lüfter und Antrieb für 2.ten Rettungsweg
Po potrebi nudimo i zidne kutije za rolete s integriranim 12-voltnim motorima ili NHK sustavima, uključujući sustav ventilacije za stambene objekte.
Naš sustav roleta opcionalno nudi sustav ventilacije stambenih prostora s vrhunskim značajkama kao što su stopa povrata topline do 92%, protok zraka od 50 m³ na sat i visoka zvučna izolacija od 59 dB.
Hinweise
Elektro:
Elektrische Abschlussarbeiten dieses Lüftungssystems dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden.
Achten Sie darauf, dass die Mindestanforderungen an den Leitungsquerschnitt eingehalten werden, um einen Spannungsabfall zu vermeiden. Bei der Verwendung mehrerer Motoren oder Lüftungsgeräte sollten diese an ein eigenes Sicherungselement (Schraubsicherung, Leitungsschutzschalter o.ä.) angeschlossen werden.
Details finden Sie in den jeweiligen Bedienungsanleitungen.
Rollladenpanzer:
Ein Rollladenkasten mit 12 Volt-Motor / NHK-System mit Kurbelstange verfügt über einen Rollraum von 205 mm.
Bei einer klassischen Berliner Lamelle 52 /14 wäre ein Behang bis 2400 mm möglich.
Höhere Rollladenpanzer sind auf Anfrage möglich.
Insektenschutzrollos können mit unserem Führungsschienen-System eingesetzt werden.
Pojas kao opcija za drugi put za bijeg
Gedämmter Gurtausgang mit grüner Putzkappe
Ein Gurt bietet durch die Gurtbanddurchführung eine manuelle Bedienung des Rollladenpanzers. Damit die Gurtdurchführung nahezu wärmebrückenfrei umgesetzt werden kann, bieten wir grundsätzlich nur unseren gedämmten Gurtausgang an.
Nach den Putzarbeiten erfolgt die Gurtbanddurchführung. Hier bieten wir
das passende Raststück mit doppelter Bürstendichtung an. Dezent und je
nach Putzstärke einstellbar (Verstellbereich 0 - 20 mm).
GURTWICKLER-MAUERKASTEN
Damit das Gurtband Unterputz fachmännisch montiert werden kann, bieten wir unseren wärmegedämmten Gurtwickler-Mauerkasten mit 45 mm horizontalen Verstellbereich an. So kann das Gurtband in der Senkrechten bestmöglich montiert werden. (BxHxT) 119 x 247 x 238 mm - inkl. Putzschutz.
MITTELLAGER
Große Fensterflächen – breite Fensterflächen, zwei Antriebe für einen Rollladenpanzer.
Auch zur Wellentrennung für große Hebe-Schiebe-Tür Anlagen mit z.B. Gurt links und Motor rechts.
Der Behang muss geteilt werden und benötigt daher
ein Zwischenlager / Mittellager. Mit unserem passgenauen System und dazugehörigen Mittellager kann die Teilung schnell und sicher erfolgen. Da freut sich der Rollladen-Monteur, da er sonst sehr aufwändig Stehlager oder
ähnliches verbauen müsste.
