Soluzione di sistema per muratura a doppia parete

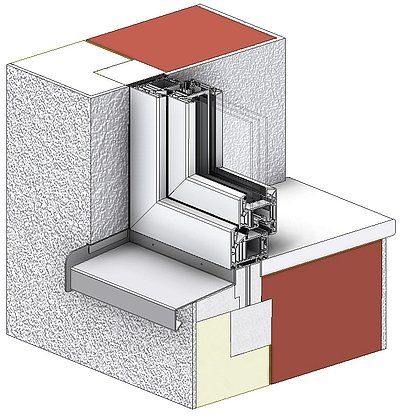

Questo sistema permette di installare la finestra nello strato isolante esterno, eliminando i ponti termici tra la finestra e la muratura.
La muratura e il telaio della finestra, così come la muratura e il davanzale, sono termicamente separati e la struttura della finestra è isolata in modo ottimale.
Il profilo isotermico risulta notevolmente migliorato, così come l'isolamento acustico.
Casa passiva, certificata secondo gli standard di efficienza energetica KfW 40 Plus, 40 e 55.
Più spazio abitativo
Con questo sistema, è possibile installare finestre e anche porte-finestre nello strato isolante della muratura a doppia parete.
Secondo il regolamento per il calcolo della superficie abitabile (Ordinanza sulla superficie abitabile - WoFlV), nel determinare la superficie calpestabile (§ 3), le nicchie delle finestre e delle pareti aperte che non raggiungono il pavimento o che raggiungono il pavimento e hanno una profondità pari o inferiore a 0,13 metri non sono incluse nella superficie abitabile.
Grazie al nostro sistema, in futuro potrete includere finestre e porte nei calcoli relativi alla superficie abitabile.
Caratteristiche e vantaggi
I nostri sistemi di telai di copertura sono testati e certificati da FIW Monaco e SWA Aquisgrana.
Superiamo ampiamente i requisiti della normativa EnEV 2009.
- altamente isolante termico e acustico
- Adatto per case passive, case ad alta efficienza 40 Plus, 40, 55
- Massima stabilità grazie all'EPS espanso
- resistente agli agenti atmosferici, dimensionalmente stabile, antigelo
- contatto completo della superficie del davanzale esterno della finestra quando utilizzato con un sistema di davanzale
- Installazione semplificata delle finestre nello strato isolante
- maggiore spazio abitativo grazie alla muratura a doppia parete
- più spazio sul davanzale interno
- RC 2 testato secondo DIN EN 1627
- Elevata capacità di carico (579 chilogrammi)
- Protezione anticaduta TRAV secondo DIN 18008
- Conduttività termica λ = 0,0307 W (mK)
- Isolamento acustico efficace 46 dB (Rw)
Il nostro sistema di telaio a stelo può essere utilizzato conTapparella avvolgibile o cassonetto per veneziana, così come senzada costruire.

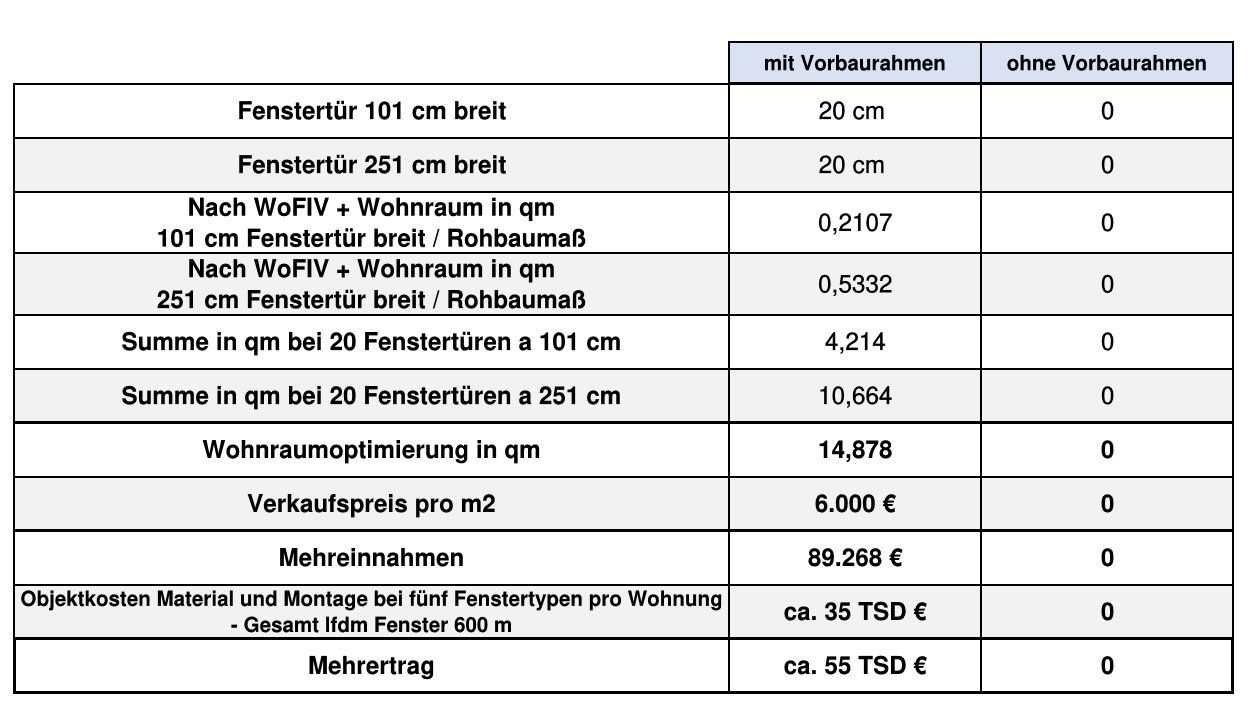

Esempio di calcolo per l'ottimizzazione dello spazio abitativo
Edificio residenziale con 20 appartamenti, ciascuno dotato di 2 porte finestre (101 e 251 cm di larghezza)
Tenendo conto di una distanza di montaggio di 3 cm e 1,5 cm di intonaco durante l'installazione del sistema di telaio frontale senza telaio di base in muratura di cemento 20 cm ETICS.
Contattaci per parlarci del tuo progetto.
Saremmo lieti di fornirvi un preventivo comprensivo dei costi dei materiali e dell'installazione.
UNdalla pratica
Esempio di installazione in un complesso residenziale a Monaco di Baviera.
È apprezzabile l'integrazione del telaio di estensione nel sistema composito di isolamento termico esterno.
I cassonetti per serrande avvolgibili sono progettati per il montaggio a parete.
Tra l'altro, i pannelli ETICS possono essere installati non appena viene montato il telaio esterno.
100% in più di spazio sul davanzale
Esempio di installazione in una parete in mattoni con ETICS (Sistema Composito di Isolamento Termico Esterno).
Gli spazi interni appaiono più ampi e, nel caso di finestre e porte, ciò si traduce in una maggiore superficie abitabile in metri quadrati.
Resistenza termica RC 2 nonostante la costruzione in mattoni termoisolanti!
