rama trzonowa
Rozwiązanie systemowe dla muru dwuwarstwowego
System ten umożliwia montaż okna w zewnętrznej warstwie izolacji, eliminując mostki termiczne pomiędzy oknem i murem.
Mur i rama okienna, a także mur i parapet są oddzielone termicznie, dzięki czemu konstrukcja okna jest optymalnie izolowana.
Znacznie udoskonalono profil izotermiczny oraz izolację akustyczną.
Dom pasywny, zgodny ze standardami KfW 40 Plus, 40 i 55.
Więcej przestrzeni życiowej
Dzięki temu systemowi okna i drzwi okienne można montować w warstwie ocieplenia muru dwuwarstwowego.
Zgodnie z przepisami dotyczącymi obliczania powierzchni użytkowej (Rozporządzenie w sprawie powierzchni użytkowej - WoFlV), przy ustalaniu powierzchni użytkowej (§ 3) do powierzchni użytkowej nie wlicza się wnęk okiennych i otwartych wnęk ściennych, które nie sięgają do podłogi lub sięgają do podłogi i mają głębokość 0,13 m lub mniejszą.
Dzięki naszemu systemowi będziesz mógł w przyszłości uwzględnić okna i drzwi w obliczeniach przestrzeni mieszkalnej.
Funkcje i korzyści
Nasze systemy ramowe zostały przetestowane i certyfikowane przez FIW Monachium i SWA Akwizgran.
Znacznie przekroczyliśmy wymagania EnEV 2009.
- bardzo dobrze izoluje ciepło i dźwięk
- Nadaje się do domów pasywnych, energooszczędnych 40 Plus, 40, 55
- Maksymalna stabilność dzięki rozszerzonemu EPS
- odporne na warunki atmosferyczne, stabilne wymiarowo, mrozoodporne
- pełny kontakt powierzchni zewnętrznego parapetu okiennego w przypadku stosowania z systemem parapetowym
- uproszczony montaż okna w warstwie ocieplenia
- więcej przestrzeni mieszkalnej dzięki podwójnej konstrukcji murowanej
- więcej miejsca na parapecie wewnętrznym
- Test RC 2 zgodnie z normą DIN EN 1627
- Wysoka ładowność (579 kilogramów)
- Zabezpieczenie przed upadkiem TRAV zgodnie z DIN 18008
- Przewodność cieplna λ = 0,0307 W (mK)
- Skuteczna izolacja akustyczna 46 dB (Rw)
Nasz system ramek trzonowych można stosować zSkrzynka na roletę lub żaluzję wenecką, jak również bez niejdo zbudowania.

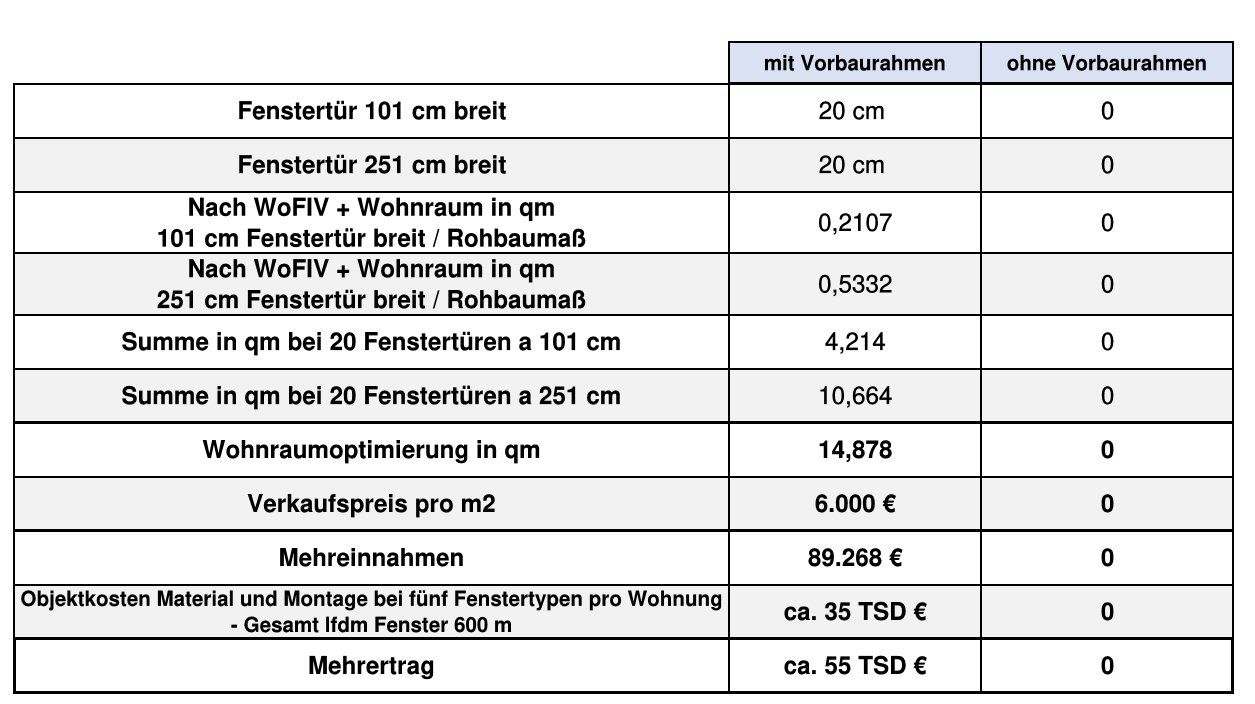

Przykładowe obliczenia optymalizacji przestrzeni życiowej
Budynek mieszkalny z 20 mieszkaniami, każde z 2 drzwiami francuskimi (szerokość 101 i 251 cm)
Uwzględniając odstęp montażowy wynoszący 3 cm oraz grubość tynku wynoszącą 1,5 cm przy montażu systemu ościeżnicy czołowej bez ościeżnicy podokiennej w murze betonowym 20 cm ETICS.
Skontaktuj się z nami w sprawie swojego projektu.
Chętnie przygotujemy dla Państwa wycenę zawierającą koszty materiałów i montażu.
Az praktyki
Przykład instalacji w kompleksie mieszkalnym w Monachium.
Zintegrowanie ramy rozszerzającej z zewnętrznym systemem izolacji termicznej to miły widok.
Skrzynki roletowe przeznaczone są do montażu na ścianie.
Co ciekawe, panele ETICS można montować zaraz po zamontowaniu ramy zewnętrznej.
O 100% więcej parapetu

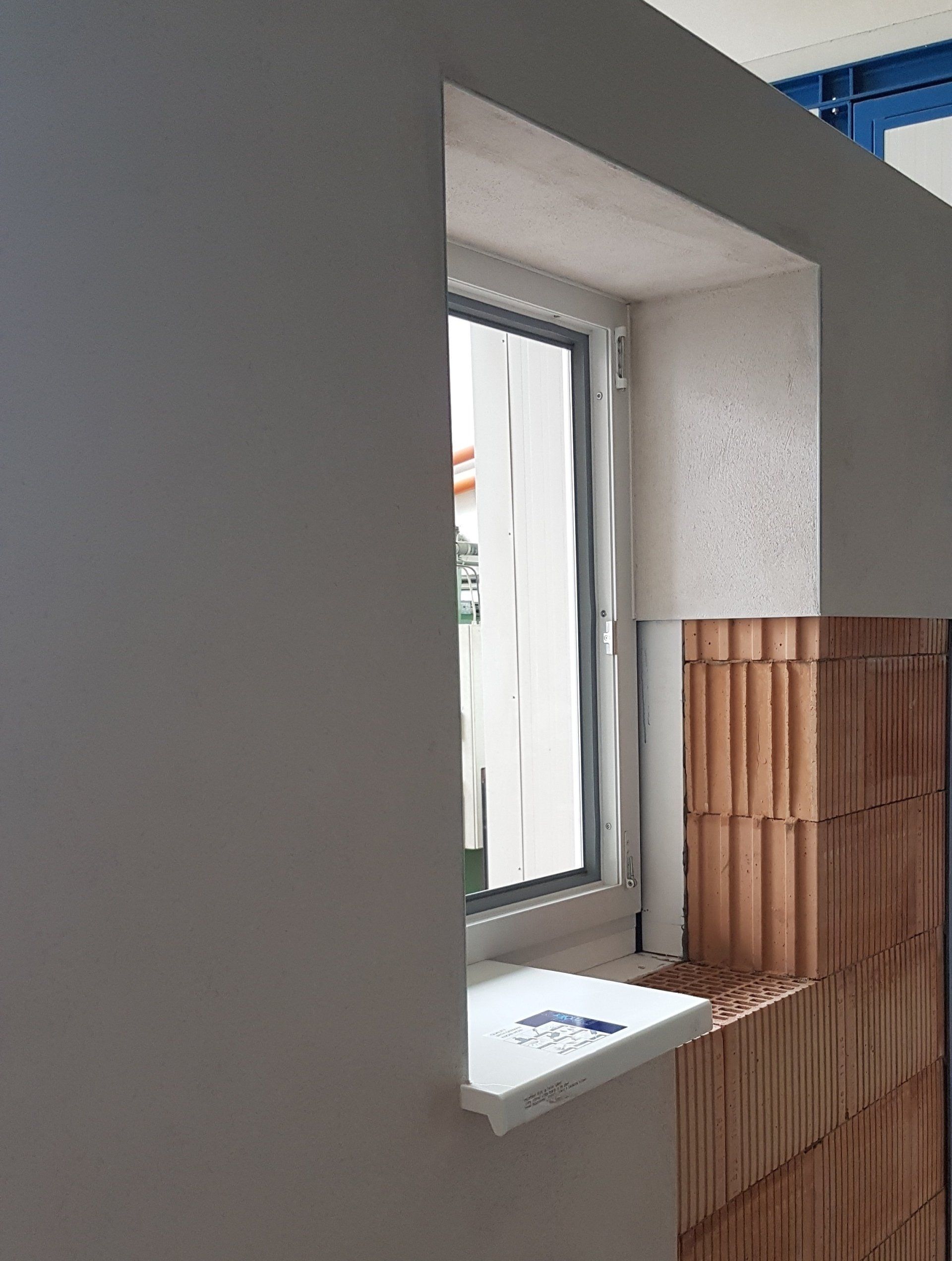

Przykład montażu w ścianie ceglanej z zastosowaniem ETICS (zewnętrznego kompozytowego systemu izolacji termicznej).
Przestrzenie wewnętrzne wydają się większe, a w przypadku okien i drzwi przekłada się to na większą powierzchnię użytkową liczoną w metrach kwadratowych.
RC 2 pomimo ocieplenia murowanej konstrukcji!
