Elementy wlotu powietrza na skrzynce rolety
Rozwiązania wentylacji sterowanej zapotrzebowaniem dla skrzynek roletowych i żaluzji weneckich
Roleta lubSkrzynka z żaluzjami weneckimi z elementami nawiewu powietrza
- zewnętrzne otwory wentylacyjne z kontrolą wilgotności
- bez konserwacji
- z 30-letnią gwarancją producenta
AKTIV-SYSTEM oferuje Państwu w tym zakresie różne rozwiązania:
ZUROH 100 na skrzynce rolety - bez dźwigni blokującej
ZUROH 110 na skrzynce rolety - z dźwignią blokującą
ZUROH 100 lub 110 ze zwiększonym przepływem powietrza w skrzynce rolety
ZUROH 100 lub 110 z ogranicznikiem przepływu powietrza na skrzynce rolety
ZUROH 110 na skrzynce rolety z moskitierą
Świeże powietrze napływa do pomieszczenia mieszkalnego przez niebieskie strzałki wlotu powietrza.
Wentylację przeprowadza się poprzez wyciąg łazienkowy (strzałki w kolorze czerwonym) przy użyciu centralnej jednostki wentylacyjnej.
Rozwiązania kanałów wentylacyjnych do skrzynek roletowych i żaluzji weneckich – krótkie wyjaśnienie:
Czujnik wilgotności/pasek tekstylny zintegrowany z elementem nawiewnym automatycznie dostosowuje przepływ powietrza do wilgotności względnej w pomieszczeniu – bez konieczności zasilania zewnętrznego. Element można całkowicie otworzyć lub zamknąć za pomocą dźwigni blokującej i otwierającej (ZUROH 110) (zapewniona jest również podstawowa wentylacja).
Konkretne zwiększenie przepływu powietrza pozwala na zwiększenie objętości powietrza.
Na życzenie Klienta możemy przygotować kanał wentylacyjny do zamontowania elementu nawiewnego na skrzynce rolety. Idealnie przygotowane do łatwego wdrożenia na placu budowy.

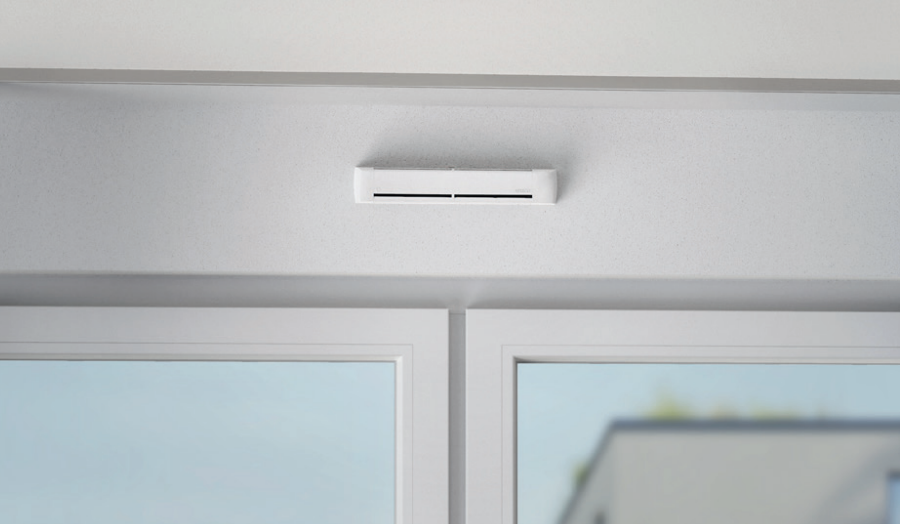

Dzięki płaskiej i nowoczesnej konstrukcji zewnętrzny nawiewnik powietrza ZUROH 100 lub ZUROH 110 idealnie nadaje się do zastosowania w skrzynkach roletowych.
Powietrze jest zasysane przez otwór niewidoczny dla użytkownika.
Przez CoaEfekt NDA tworzy przyjemny klimat wewnątrz pomieszczeń.
Efekt Coandy .....
Efekt Coandy występuje, gdy przepływające powietrze przylega do płaskich powierzchni i podąża za krzywizną, tworząc mieszaną wentylację.
Skrzynki roletowe są doskonałymi elementami do stosowania elementów nawiewnych lub wentylatorów z odzyskiem ciepła, gdyż transport powietrza odbywa się bardzo wysoko w pomieszczeniu.
W przypadku głębszych instalacji, np. nawiewników okiennych, elementów nawiewnych lub elementów wentylacyjnych umieszczonych na środku ściany, powstaje dopływ świeżego powietrza, który może być odczuwalny przez mieszkańców i tym samym powodować dyskomfort.
...i wolnośćgdy wentylatory są na skrzynce rolety"
Zazwyczaj zawsze jest miejsce na wlot powietrza lub wentylator na skrzynce rolety nad oknem lub drzwiami balkonowymi. Żaden mebel, taki jak szafa czy lustro, nie będzie się z nią kolidował.
Oprócz przyjemnego klimatu we wnętrzu, masz także pełną swobodę w projektowaniu pomieszczeń.
Różnica pomiędzy ZUROH 100 i ZUROH 110 firmy AKTIV-SYSTEM
ZUROH 100 to bez Dźwignia blokująca.
ZUROH 110 to z Dźwignia blokująca.
Można przełączać pomiędzy dwoma innymi pozycjami za pomocą dźwigni ręcznej.
Po przekręceniu dźwigni w prawo zawór ALD jest zamknięty. Regulacja higrometryczna jest nieaktywna po zamknięciu, jednak zawsze działa podstawowa wentylacja (ok. 2,4 m³/h przy 8 Pa).
Aby powrócić do kontroli wilgotności, należy przesunąć dźwignię z powrotem do pozycji środkowej.
Poz. ~: jest to ponownie kontrola higrometryczna - jak w przypadku ZUROH 100 - patrz poniższa ilustracja.
Dodatkowe funkcje i rozwiązania:
ZWIĘKSZONA OBJĘTOŚĆ POWIETRZA
Zwiększ objętość powietrza używając naszego komponentu.
ROLA
ilość powietrza napływającego nawet o 50%.
Nasze kanały metalowe pozwalają na szybkie i sprawne przygotowanie instalacji.
BRAK RYZYKA REMISU
Dzięki zastosowaniu ogranicznika objętości powietrza ZUROH 100 lub 110 W regionach o większym wietrze ryzyko przeciągów można zminimalizować.
OCHRONA PRZED OWADAMI
Skuteczna ochrona dzięki naszej moskitierze ROIS - w celu łatwego usunięcia w celu ewentualnego czyszczenia.
KANAŁ POWIETRZNY
Dzięki naszym kanałom wentylacyjnym do połączenia skrzynki rolety lub żaluzji weneckiej z nawiewem powietrza - szczegółowo od pomieszczenia rolety aż po ramę śrubową po wewnętrznej stronie - instalujemy wyłącznie idealnie dopasowane kanały wentylacyjne.
DOPROWADZENIE POWIETRZA DO SPALANIA
W przypadku kominków zależnych od powietrza w pomieszczeniu zgodnie z DVGW-TRGI oferujemy nasze ZUROK aby zapewnić rozwiązanie umożliwiające przepływ świeżego powietrza przez skrzynkę rolety.
SYSTEM MODUŁOWY
Dzięki modułowej konstrukcji systemu wszystkie komponenty są logicznie ze sobą skoordynowane. Nie są wymagane żadne regulacje ani skomplikowane połączenia śrubowe ramy.
RAMA MONTAŻOWA
Do połączenia ze ścianą i łatwego montażu ZUROH 100 / 110 Oferujemy różne ramki adapterów tynkarskich od 10mm do 20mm - mamy także dostępne płytki dystansowe.
Uwaga dla instalatora okien i rolet:
Należy pamiętać, że wszystkie skrzynki roletowe posiadają element wlotu powietrza AERECO ZUROH 100 lub 110 lub ZUROK W przypadku montażu rolet zewnętrznych, szyna końcowa musi być wyposażona w ograniczniki - stosowanie szyny kątowej jest niedopuszczalne.
Zuroh 100 i 110 dostępne są w kolorze białym - podobnym do RAL 9003.
Skrzynka roletowa z wentylacją
W razie potrzeby oferujemy nasze Skrzynka ścienna do rolet lub żaluzji weneckich z wentylatorem Nadaje się do ścian o dowolnej grubości.
Wszystkie informacje o airROLLO I airRAFF Możesz znaleźć fanów Tutaj
Wszystkie informacje o
Fan Novariusa myślisz...? Znajdź
Tutaj
Nasze systemy skrzynek roletowych dostępne są również z wentylatorem, który został przebadany zgodnie z klasą odporności RC 2 s normy DIN EN 1627, co zapewnia wysoki poziom ochrony przed włamaniem.
Badanie Odporność na włamanie naszych skrzynek roletowych zgodnie z normą EN 1627:2011-05 zostało przeprowadzone przez ift Rosenheim.
Jeśli na przykład nie mają Państwo w pokojach skrzynek roletowych – np. na poddaszach z lukarnami, w trakcie remontu lub w piwnicy – oferujemy także różne rozwiązania ścienne i dachowe z elementami dopływu powietrza.
POSTĘP DO ŚCIANY
W naszym zestawie ZUWAH z systemem kontroli wilgotności ALD ZUWAH 110 świeże powietrze dostarczane jest przez ścianę zewnętrzną.
Przepływ powietrza jest regulowany automatycznie i niezależnie od użytkownika przez mechaniczny i beznapięciowy czujnik wilgotności zintegrowany z ALD.
Dzięki temu zapewniona jest stała poprawa jakości powietrza i zapobiega się rozwojowi pleśni w salonach i sypialniach.
Dostępny również z pokrywą montowaną na równi z powierzchnią, umożliwiającą jeszcze bardziej dyskretny montaż.
EPD dla QNG i QNG-PLUS
Spełniamy wymagania certyfikacji zrównoważonego rozwoju, uwzględniając EPD dla skrzynki roletowej / System Grupor - Deklaracje środowiskowe produktu dla wyrobów budowlanych.
Dzięki naszemu systemowi spełniamy QNG i QNG-PLUS dla budynków mieszkalnych i pomóc spełnić wymagania dotyczące finansowania.
EPD dla ORIGINAL-GRUPOR-SYSTEM ®
