Zuluft-Elemente am Rollladenkasten
Bedarfsgeführte Lüftungslösungen für Rollladen- Raffstorekasten
Rollladen- oder Raffstorekasten mit Zuluftelementen
- feuchtegeführte Außenbauteil-Luftdurchlässe
- ohne Wartung
- mit 30 Jahren Hersteller-Garantie
AKTIV-SYSTEM bietet Ihnen hierfür verschiedene Lösungen an:
ZUROH 100 am Rollladenkasten - ohne Verschlusshebel
ZUROH 110 am Rollladenkasten - mit Verschlusshebel
ZUROH 100 oder 110 mit Luftmengenerhöhung am Rollladenkasten
ZUROH 100 oder 110 mit Luftmengenbegrenzer am Rollladenkasten
ZUROH 110 am Rollladenkasten mit Insektenschutz
Über die Zuluftpfeile in blau strömt frische Luft in den Wohnraum.
Über die Bäder Abluftpfeile in rot erfolgt die Entlüftung, mittels einem zentralem Lüftungsgerät.

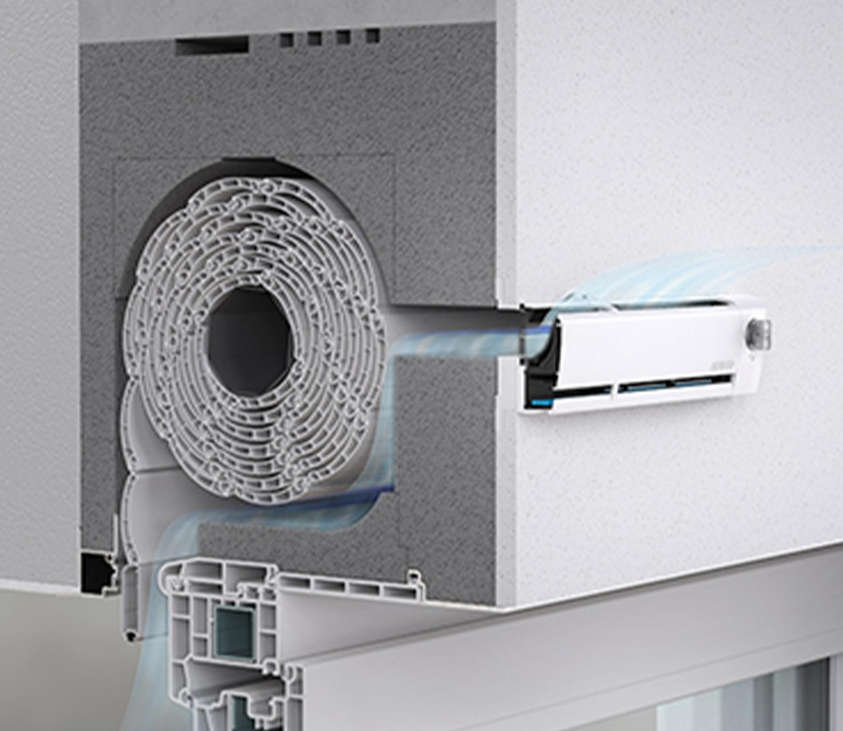

Luftkanallösungen für Rollladen- und Raffstorekasten - kurz erklärt:
Mit dem in Zuluftelement verbauten Feuchte-Sensor / Textilband werden die Luftvolumenströme der relativen Raumluftfeuchte angepasst – automatisch und ohne externe Hilfsenergie. Durch den Einsatz des Verschluss- und Öffnungshebels (ZUROH 110) kann das Element komplett geöffnet oder geschlossen werden (eine Grundlüftung ist auch hier vorhanden) .
Eine spezifische Luftmengenerhöhung ermöglicht eine Steigerung des Luftvolumens.
Wir bereiten Ihnen den Luftkanal für die Montage des Zuluftelementes auf Wunsch am Rollladenkasten vor. Top vorbereitet für eine einfache Umsetzung am Bau.

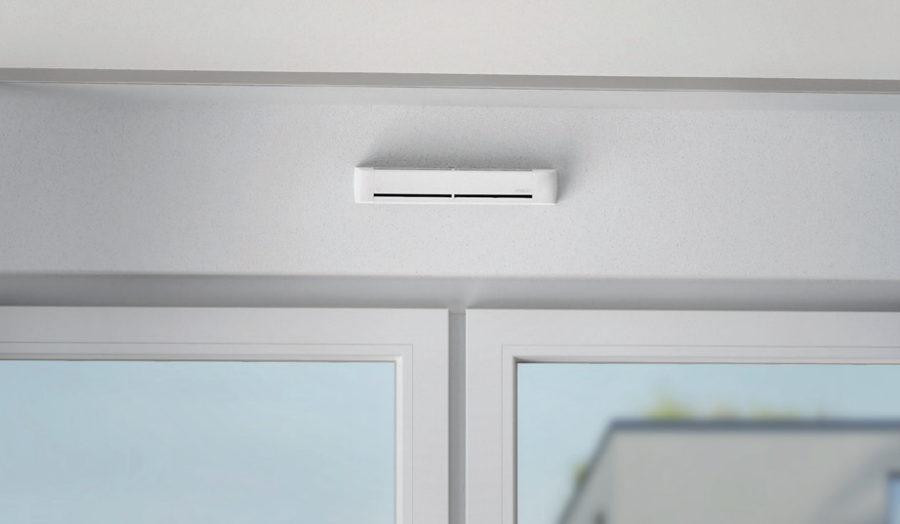

Mit seinem flachen und modernen Design eignet sich der Außenbauteil-Luftdurchlass ZUROH 100 oder ZUROH 110 bestens für den Einsatz am Rollladenkasten.
Die Luftnachströmung erfolgt über eine für den Bewohner nicht sichtbare Öffnung.
Durch den Coanda-Effekt entsteht ein angenehmes Wohnraumklima.
Der Coandă-Effekt .....
Der Coanda-Effekt entsteht wenn stömende Luft sich an ebenen Flächen anlegen und folgt der Krümmung zu einer Mischlüftung.
Rollladenkästen sind hervorragende Bauteile für den Einsatz von Zuluftelementen oder auch Lüfter mit Wärmerückgewinnung, da hier der Lufttransport sehr weit oben am Raum erfolgt.
Bei raumtieferen Einbausituationen z.B. Fenster-Falz-Lüfter oder in der Mitte der Wand platzierten Zuluftelementen bzw. auch Lüfter-Elementen entsteht eine Zufuhr der Frischluft, welche für die Bewohner bemerkbar sein kann und somit für Unbehaglichkeit sorgt.
.... und die Freiheit "wenn die Lüfter am Rollladenkasten sind"
den oben über dem Fenster oder Ihrer Fenstertür ist in der Regel immer Platz für ein Zuluftelement oder Lüfter am Rollladenkasten. Hier kollidiert kein Möbelstück wie z.B. ein Schrank oder Spiegel.
Sie haben neben dem angenehmen Wohnraumklima somit auch alle Freiheiten für Ihre Raumgestaltung.
Der Unterschied ZUROH 100 oder ZUROH 110 von AKTIV-SYSTEM

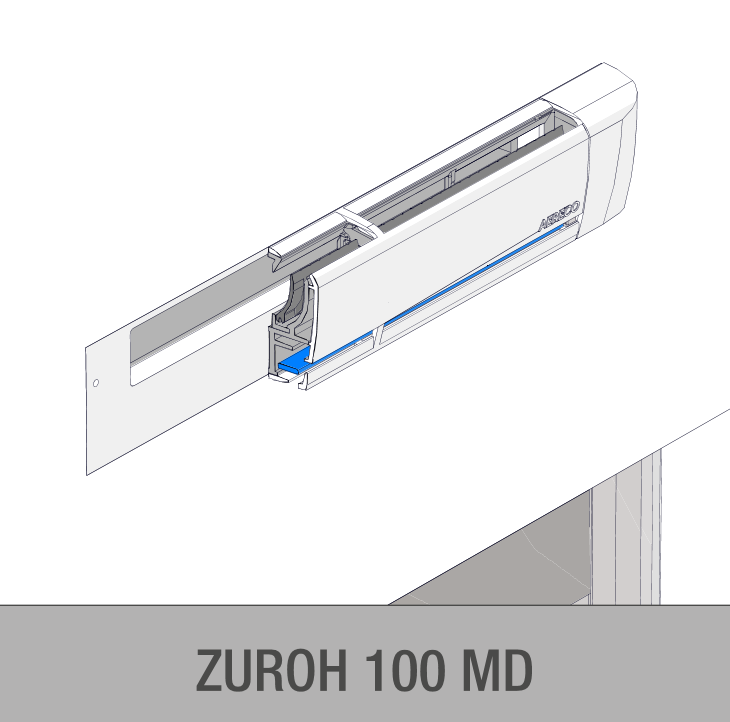

ZUROH 100 ist ohne Verschlusshebel.

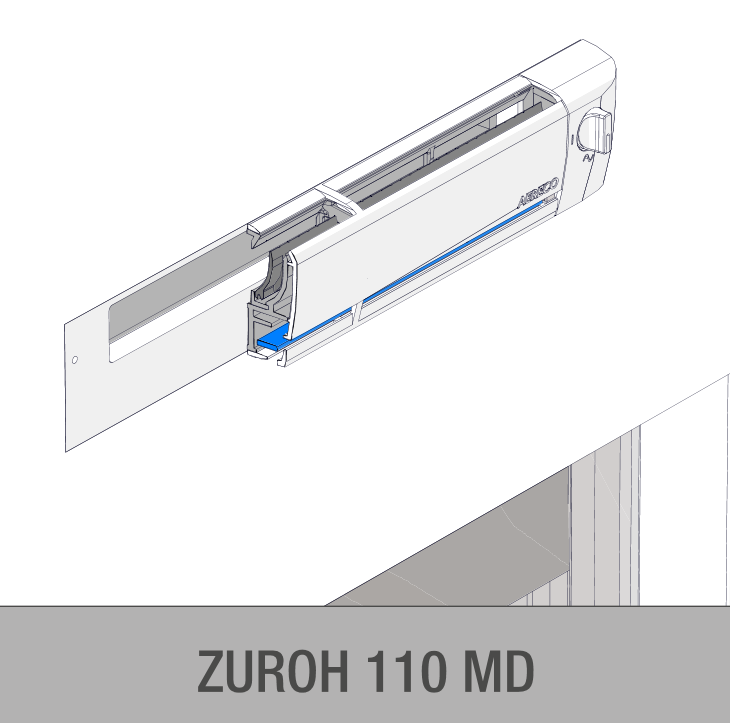

Der ZUROH 110 ist mit Verschlusshebel.
Dieser lässt sich mittels einem manuellem Hebel in zwei weitere Positionen schalten.
Ist der Hebel nach rechts gedreht ist der ALD geschlossen. Beim Verschluss ist die hygrometrische Regelung nicht aktiv, es besteht allerdings immer eine Grundlüftung (ca. 2,4 m³/h bei 8 Pa).
Um auf die Feuchteführung zurückzukommen, bewegen Sie den Hebel zurück auf die mittlere Position.
Pos. ~ : dies ist dann wieder die hygrometrische Regelung - wie beim ZUROH 100. - siehe nachfolgende Abbildung.
Weitere Merkmale und Lösungen:
LUFTMENGENERHÖHUNG
Erhöhen Sie mit Einsatz unserem Bauteil Luftmengenerhöhung
ROLE
die nachströmende Luftmenge um bis zu 50%.
Mit unserem Metallkanal ist der Einbau schnell und effizient vorbereitet.
KEIN ZUGLUFTRISIKO
Durch den Einsatz eines Luftmengenbegrenzers mit dem ZUROH 100 oder 110 lässt sich in windstärkeren Regionen das Zugluftrisiko minimieren,
INSEKTENSCHUTZ
Effizienter Schutz durch unser Insektenschutzgitter ROIS - zum einfachen Herausnehmen für eine mögliche Reinigung.
LUFTKANAL
Mit unserem Luftkanal für die Überbrückung im Rollladen- bzw. Raffstorekasten mit Zuluft - im Detail vom Rollraum zum Schraubrahmen der Innenseite - verbauen wir ausschließlich die passgenauen Luftkanäle.
VERBRENNUNGSLUFTZUFUHR
Für raumluftabhängige Feuerstätten nach der DVGW-TRGI bieten wir mit unserem ZUROK eine Lösung de Frischluftnachströmung über den Rollladenkasten sicher zu stellen.
BAUKASTEN-SYSTEM
Durch den aufeinander aufbauenden Baukasten.System-Anspruch sind alle Bauteile logisch aufeinander abgestimmt. Es müssen keine Anpassungen oder umständliche Rahmenverschraubungen vorgenommen werden.
MONTAGERAHMEN
Für einen bündigen Wandanschluss und zum einfachen montieren des ZUROH 100 / 110 bieten wir unterschiedliche Putzadapter-Rahmen von 10mm bis zu 20 mm an - ebenso halen wir Distanzplatten zur Verfügung.
Hinweis für Ihren Fenster- und Beschattungsmonteur:
Beachten Sie, dass bei allen Rollladenkästen mit Zuluftelement AERECO ZUROH 100 oder 110 bzw. ZUROK beim Rollladen-Panzern die Endschiene mit Stoppern versehen wird - eine Winkelschiene ist nicht zulässig.
Zuroh 100 und 110 sind in weiß - ähnlich RAL 9003 verfügbar.
SICHERHEIT geht vor
Nach der polizeilichen Kriminalstatistik gelten bei Einbrüchen offene Türen und gekippte Fenster oft als Schwachstelle. Hier kommt eben nicht nur frische Luft ins Zimmer, sondern leider auch technisch
nicht sonderlich versierter Einbrecher können problemlos Zugang erhalten.
Gekippte Fenster erzielen bekanntlich auch nicht den gleichen Lüftungseffekt wie geöffnete Fenster und sorgen für eine Schwarzschimmelbildung über dem Fenster - am Rollladenkasten außen.
Mit unserem AERECO ZUROH Lüftungssystem für Rollladenkasten erhalten Sie eine deutlich bessere Frischluftzufuhr und machen es Einbrechern deutlich schwerer.
Rollladenkasten mit Lüftung
Bei Bedarf bieten wir Ihnen unseren Rollladen-Mauerkasten bzw. Raffstorekasten mit Lüfter für alle Wandstärken an.
(ab Stahlbeton / Kalksandstein 240 mm - bzw. ab Mauerstärke MS 36).
Auch erhalten Sie unsere Rollladenkastensysteme mit Lüfter nach DIN EN 1627 geprüfte Widerstandsklasse RC 2 s für einen hohen Einbruchschutz.
Die Prüfung der Einbruchhemmung unserer Rolladenkasten nach EN 1627:2011-05 wurde durch das ift Rosenheim durchgeführt.
Sie haben z.B. in den Räumen keine Rollladenkästen - z.B. in DG-Etagen mit Gauben, bei einer Sanierung, oder Im Keller - so halten wir für Sie auch unterschiedliche Wand- und Dachlösungen mit Zuluftelementen zur Verfügung.

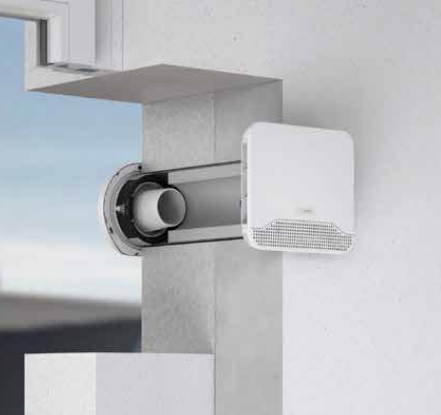

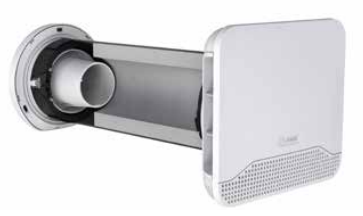

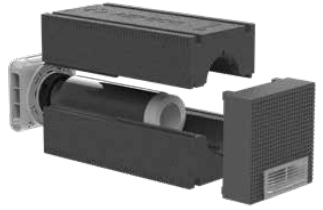

DER ZUWAH FÜR DIE WAND
Bei unserem Sets ZUWAH mit feuchtegeführten ALD ZUWAH 110 erfolgt die Frischluftnachströmung über die Außenwand.
Der Luftvolumenstrom wird dabei über einen in dem ALD integrierten, mechanischen und stromlosen Feuchtesensor zu jeder Zeit automatisch und nutzerunabhängig geregelt.
Dies sorgt für eine permanente Optimierung der Luftqualität und eine Vermeidung von Schimmelbildung in den Wohn- und Schlafräumen.
Auch mit mit innenbündiger Blende für einen noch unauffälligeren Einbau.
EPD für QNG und QNG-PLUS
Wir erfüllen die Voraussetzung für die Nachhaltigkeitszertifizierung unter Berücksichtigung der EPD für Rollladenkasten / System Grupor-Umweltproduktdeklarationen für Bauprodukte.
Mit unserem System erfüllen wir QNG und QNG-PLUS für Wohngebäude und tragen dazu bei das Sie die Förderbedingungen erfüllen.
EPD für ORIGINAL-GRUPOR-SYSTEM ®
