wärmedämmende Bauprodukte

Antrieb Ausführung

Alle Möglichkeiten für Antrieb

Stromversorgung von elektrischen 12-Volt Motoren im Brandfall

Fenster und Fenstertüren werden von Brandschutzplanern gerne innerhalb eines Gebäudes für den 2.ten Rettungsweg vorgesehen. Allerdings gilt zu prüfen, mit welcher Beschattung und welchem Antrieb dieses Fenster betrieben werden sollen. Bei Einsatz von Rollladenpanzern und einem Motorantrieb wird der Rollladenpanzer bei Stromausfall schnell zur Falle.

Bei Ausstattung mit unseren 12 Volt Antrieben oder unseren Nothandkurbel-Systems können die Rollladenpanzer in Sekundenbruchteilen mittels dem Niederspannungsmotor oder der Kurbelstange geöffnet werden, um in Notsituation den Weg nach außen freizugeben.

Selbsterklärend, montagefreundlich, einfach zu bedienen, zuverlässig, nachhaltig und wartungsarm erweisen sich hierbei unsere Lösungen.

Elektrisch

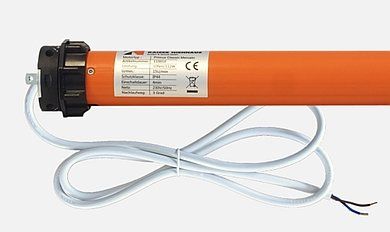

Produktbild 12 Volt Motor Rettungsweg

12 Volt Motor

Mechanischer Rohrmotor 10 Nm, 17 U/min,
45 Watt,  4A, IP 44, 580 mm lang, für SW 60,
für bis zu 2,8 qm PVC-Rollladen
mit 2 m Anschlussleitung

Auf Anfrage auch für SW 40 Welle und in größeren Auslegungen.

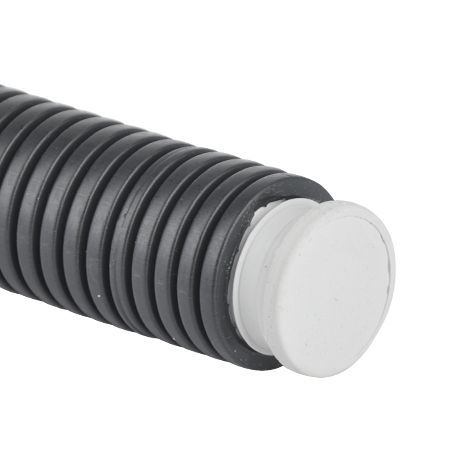

25 mm Leerrohr mit Dichtstopfen

STROM-LEERROHR

Für einen bestmöglichen Übergang vom Rollraum bzw. Raffstoreschacht bieten wir unsere 25 mm oder 20 mm Leerrohre vorbereitet montiert am Kasten an.

Ebenso bieten wir passende Verschlussstopfen an. Ideal vorbereitet für einen luftdichten Übergang von innen nach außen.


Somit muss der Kasten nicht schräg angebohrt werden. Beschädigungen und Luftsäcke in der Gebäudehülle werden vermieden. Ideal für den Blower-Door-Test.

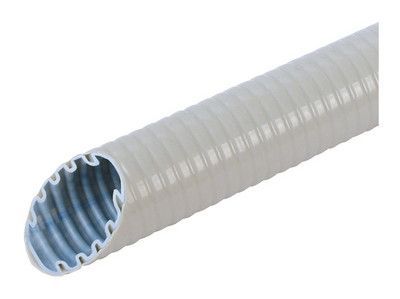

Panzer-Leerrohr 25 mm - grau AKTIV-SYSTEM

STROM PANZER-LEERROHR

Für einen bestmöglichen Übergang vom Rollraum bzw. Raffstoreschacht bieten wir unsere 25 mm oder 20 mm Leerrohre vorbereitet montiert am Kasten an.

Ebenso bieten wir passende Verschlussstopfen an. Ideal vorbereitet für einen luftdichten Übergang von innen nach außen.


Somit muss der Kasten nicht schräg angebohrt werden. Beschädigungen und Luftsäcke in der Gebäudehülle werden vermieden. Ideal für den Blower-Door-Test.

25 mm Leerrohr mit Dichtstopfen

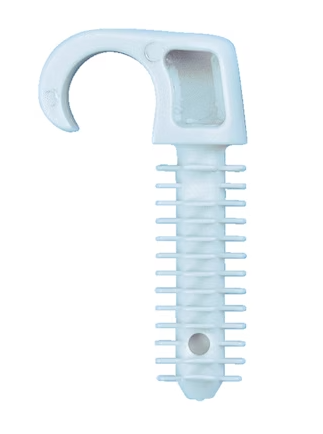

KABELCLIPSE

Mit den passenden Kabelclipsen kann das Motorkabel seitlich befestigt werden.


Keine Gefahr, dass sich das Kabel mit dem Rollladenpanzer verfängt.

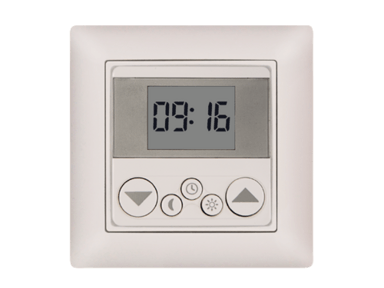

Produktbild 12 Volt Schalter Kaiser-Niehaus

12 Volt Taster

Zeitschaltuhr für 12V-DC-Motor mit
Stützakku für Notbedienung bei Stromausfall.
Mit integrierten Funkempfänger und
Rauchwarnmelder-Signalauswertung zur
automatischen Öffnung der Anlage im Brandfall.

Funktionsreserve, auch bei Stromausfall durch integrierte Ladetechnik und Akku.

Sonnen- und Dämmerungssteuerung mit Funk-Sensor möglich. Mit Zwischenrahmen (50x50 mm gem. DIN49075) lässt sich dieser Schalter in alle handelsüblichen Schalterprogramme einbinden.

Manuell

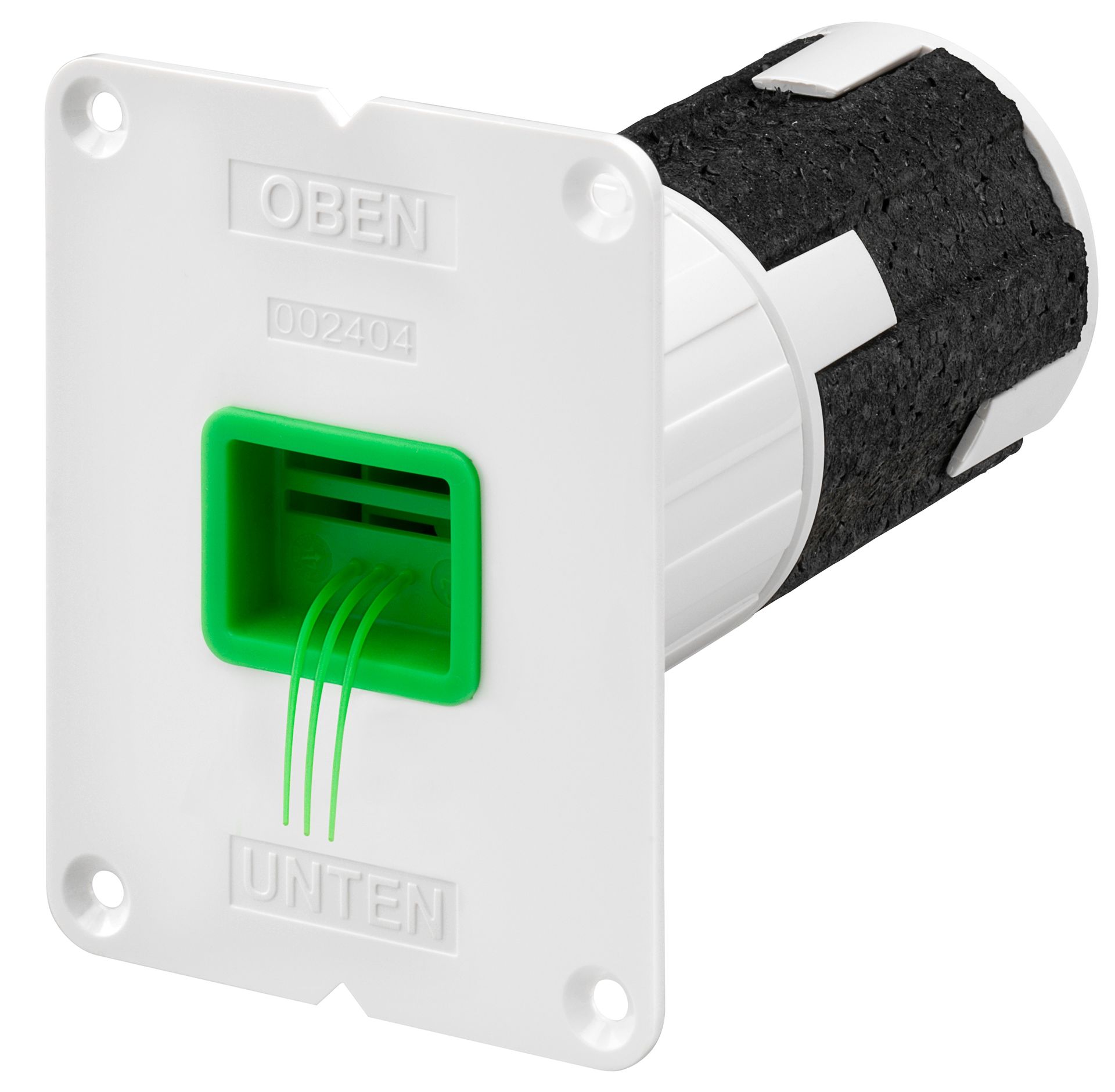

gedämmter Gurtausgang mit grüner Putzkappe

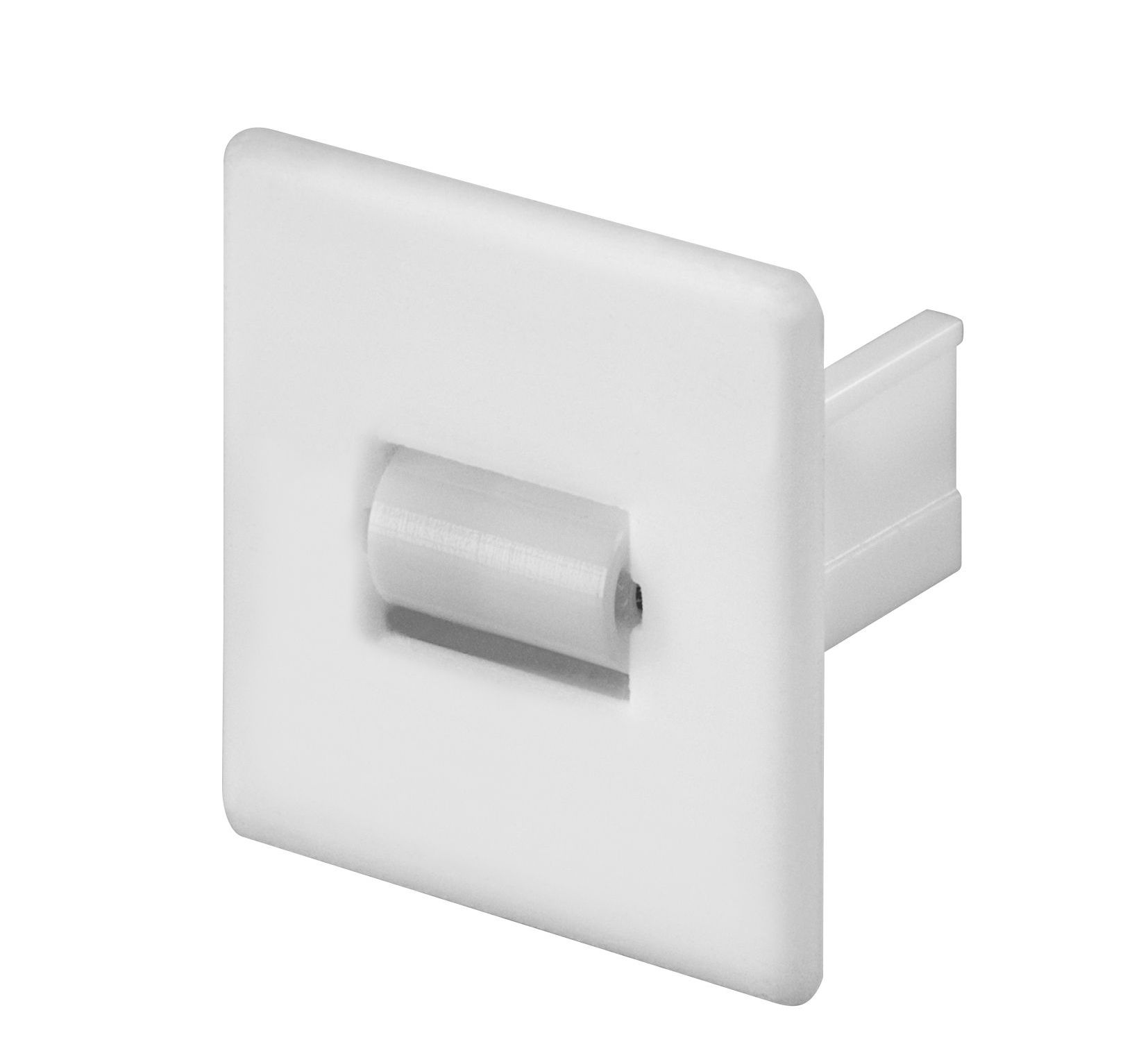

Gurt Raststück AKTIV-SYSTEM

Gedämmter Gurtausgang mit grüner Putzkappe

Ein Gurt bietet durch die Gurtbanddurchführung eine manuelle Bedienung

des Rollladenpanzers. Damit die Gurtdurchführung nahezu wärmebrückenfrei

umgesetzt werden kann, bieten wir grundsätzlich nur unseren gedämmten

Gurtausgang an.


Nach den Putzarbeiten erfolgt die Gurtbanddurchführung. Hier bieten wir

das passende Raststück mit doppelter Bürstendichtung an. Dezent und je

nach Putzstärke einstellbar (Verstellbereich 0 - 20 mm).

gedämmter Mauerkasten - horizontal verstellbar - AKTIV-SYSTEM

GURTWICKLER-MAUERKASTEN

Damit das Gurtband Unterputz fachmännisch montiert werden kann,

bieten wir unseren wärmegedämmten Gurtwickler-Mauerkasten mit 45 mm

horizontalen Verstellbereich an. So kann das Gurtband in der Senkrechten

bestmöglich montiert werden. (BxHxT) 119 x 247 x 238 mm - inkl. Putzschutz.


Mittellager - AKTIV-SYSTEM

MITTELLAGER

Große Fensterflächen – breite Fensterflächen, zwei Antriebe für einen Rollladenpanzer.


Auch zur Wellentrennung für große Hebe-Schiebe-Tür Anlagen mit z.B. Gurt links und Motor rechts.


Der Behang muss geteilt werden und benötigt daher

ein Zwischenlager / Mittellager. Mit unserem passgenauen System und dazugehörigen Mittellager kann die Teilung schnell und sicher erfolgen. Da freut sich der Rollladen-Monteur, da er sonst sehr aufwändig Stehlager oder

ähnliches verbauen müsste.


Motor fuer den 2.ten Rettungsweg

NHK-Rohrmotor mit Kurbelstange

Automatischer Rohrmotor 6 bzw. 10 Nm, bzw. 20 Nm 17 U/min, 150 Watt, IP 44, für SW 60,
mit Easy-Kabel-Steck-System.

Automatische Erkennung der Endlagen in Verbindung mit starren Wellen-Verbindern und Anschlagstoppern.
Nach Betätigung mit NHK-Antrieb bleiben die Endlagen unverändert.

Mit Anfrierschutz und Hinderniserkennung und Parallelschaltung möglich.

Die geringen Abmessungen ermöglichen die Installation in beengten Platzverhältnissen. Untersetzung 1:15.
Auch mit Funk-Empfänger verfügbar.

Vormontiert mit Spezial-Motorkopf für Kurbelstange bei allen Rollladenkästen möglich.

geprüftes und zugelassenes Rollladenkasten System
