Вентиляційний ролетний короб

Рекуперація тепла з найвищими цінностями - Система Новаріус



Наш Ролетна або жалюзійна коробка з вбудованою вентиляцією Він використовує енергію відпрацьованого повітря з житлового приміщення для нагрівання повітря в приміщенні, коли воно холодне. Вологість оптимально контролюється, створюючи комфортний клімат у приміщенні, який одночасно досягає найвищих показників енергоефективності. Тому ролетний короб з інтегрованою системою вентиляції є важливою частиною будь-якої сучасної нової будівлі, а також розумним способом значно покращити клімат-контроль та вентиляцію будівлі під час реконструкційних проектів.


AKTIV-SYSTEM пропонує вам різні рішення за допомогою NOVARIUS-SYSTEM:


Рекуперація тепла:

Тут вентиляційний блок з керамічним теплообмінником інтегрований безпосередньо поруч із коробом ролет.


Відпрацьоване повітря:

Комплект для витяжки чистого повітря для приміщень з високою вологістю, наприклад, ванних кімнат.


Автономне рішення:

Окрема система вентиляції без ролетного короба, ідеально підходить для вентиляції підвальних приміщень або для використання над мансардними вікнами.

Вентилятор з ролетною коробкою RC-2 :

На запит ми пропонуємо наш короб для ролет з вентиляційною системою класу стійкості RC 2.



З абсолютно першокласними цінностями, ми пропонуємо надзвичайно висока звукоізоляція порівняно зі стандартними вентиляторами.

Звукоізоляція 59 дБ згідно з Dn,w означає, що шум ззовні майже не проникає всередину, а шум зсередини назовні поглинається набагато краще.



Високий об'ємний потік повітря

Наші рішення для вентиляції приміщень інтелектуально інтегровані в наші ролетні коробки та можуть похвалитися найвищими цінами, такими як доОб'ємний потік 51 м³ на годину, високий Звукоізоляція 59 дБ згідно з Dn,w а також дуже низьке енергоспоживання.
Коробка ролет з вентиляцією

Наша децентралізована система вентиляції забезпечує постійне надходження свіжого повітря та приємний і здоровий клімат у вашому домі – протягом усього дня.

Наші вентилятори оснащені датчиком вологості, оснащені чотирма різними режимами роботи та відрізняються від аналогічних продуктів низьким енергоспоживанням та мінімальними вимогами до обслуговування.

Автоматичний Вентиляцію житлових приміщень можна легко інтегрувати в нашу систему ролетних коробок. як у нашому Коробки для венеціанських жалюзіІнтегрується. Також підходить для текстильних ширм / систем затінення ZIP з вентиляторами.

Кожен короб для ролет у нашому асортименті відповідає вимогам новий Закон про енергетику будівель (GEG).
Dezentrale Lüftung über dem Rollladenkasten.

Огляд особливостей нашої вентиляційної системи для ролетних коробок та зовнішніх жалюзі:



  • Коефіцієнт рекуперації тепла до 92%
  • фанати з 5-крокова програма
  • Об'ємна витрата 8–51 (м3/год) звичайний р
  • "Підходить для спалень": дуже тихий та плавний рух для безтурботного сну
  • Надзвичайно низьке енергоспоживання з макс. 1,9 Вт
  • Регульований Вологість 40–60%
  • Можливе послідовне з'єднання до 16 вентиляційних установок для житлових приміщень
  • Сучасний настінний вимикач зі світлодіодом
  • Легке встановлення
  • DIP-перемикач для підключення додаткових вентиляторів з рекуперацією тепла (HR)
  • Доступне обслуговування - очищення фільтра без його заміни
  • Також доступний як автономне рішення або з витяжним вентилятором (наприклад, для ванної кімнати).
  • Відповідає вимогам енергоефективності незалежних випробувальних інститутів
  • Також доступно в поєднанні з нашими ролетами RC 2 або коробом для венеціанських жалюзі.
  • Також доступний як короб для ролет із внутрішньою панеллю доступу.
  • Також можливо в поєднанні з додатковим блоком
  • Внутрішній капот можна закрити у разі пожежі.



Dezentrale Lüftung über dem Rollladenkasten.

Електронна реєстрація продуктів (EPD) для QNG та QNG-PLUS

Ми відповідаємо вимогам сертифікації сталого розвитку, враховуючи EPD для короба для ролет / System Grupor - Екологічні декларації продукції для будівельних виробів.


За допомогою нашої системи ми виконуємо QNG та QNG-PLUS для житлових будівель та допомогти вам задовольнити потреби у фінансуванні.


EPD для ORIGINAL-GRUPOR-SYSTEM ®

Згідно зі статистикою злочинності поліції, відчинені двері та нахилені вікна часто вважаються слабкими місцями під час крадіжок зі зломом. Це пояснюється тим, що в приміщення потрапляє не лише свіже повітря, але й, на жаль, технічні пристрої.

Навіть недосвідчені грабіжники можуть легко отримати доступ до них.


Як добре відомо, похилі вікна не досягають такого ж ефекту вентиляції, як відкриті вікна. З нашою децентралізованою системою вентиляції Ви отримуватимете постійний приплив свіжого повітря та значно ускладните доступ грабіжникам.

Lüftung mit System: Rollladenkasten mit integriertem Lüfter.
Завдяки чудовій звукоізоляції вентилятора порівняно зі звичайними вентиляторами, ви отримуєте подвійний звукозахист, який значно зменшує зовнішній шум, а також захищає вашу конфіденційність завдяки звукоізоляції назовні (звукоізоляція 59 дБ згідно з Dn,w).
Сучасне керування: чутливий перемикач одним дотиком
  • Зі світлодіодним освітленням
  • Wi-Fi увімкнено
  • Запит лічильника робочих годин та інтервалу фільтрації
  • Нічний режим
  • Дисплей для очищення та заміни фільтра
  • Налаштування 5 рівнів повітря
  • 3 режими роботи для витяжного повітря, припливного повітря та регенерації
  • Рівень вологості регулюється в 5 кроках від 40 до 60%
  • Світлодіоди тьмяніють після використання
  • Сучасний дизайн

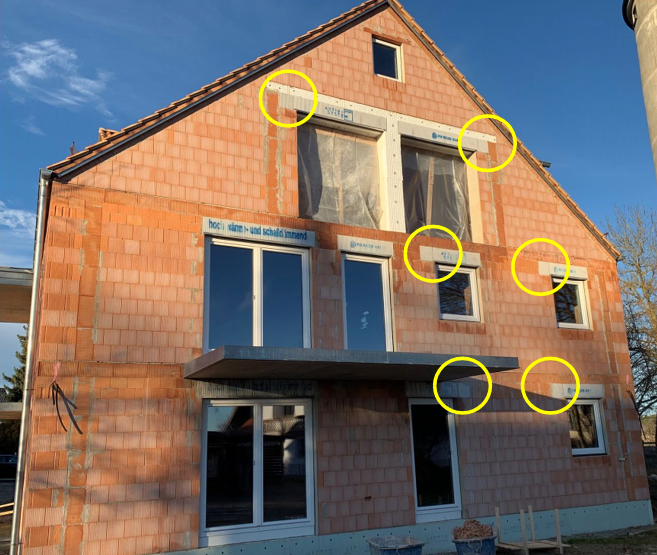

Практичні приклади - Ролетна коробка від AKTIV-SYSTEM з вентилятором Novarius - невидима

Багатоквартирний будинок, обладнаний нашою системою вентиляції NOVARIUS, все ще може похвалитися стильним та ідеальним виглядом будівлі навіть після більш ніж трьох років. Без забруднення фасаду та затінення.

Außenfassade mit handelsüblichen Lüftern...

Це були архітектурні шедеври, поки не з'явилися дахи...

Ось як працює вентиляція поруч із коробом ролет

Наші безпосередньо в Інтегроване рішення для вентиляції з коробом ролет Він забезпечує інтелектуальну вентиляцію житлових приміщень.

Ось як працює система:

1. Спочатку пристрій транспортує Повітря в приміщенні зсередини назовні.
2. Роблячи це Теплоакумулятор зберігає тепло повітря, що протікає повз.
3. Згодом, свіже зовнішнє повітря транспортується всередину.
4. Це буде нагрівається за допомогою теплоакумулятора і потрапляє всередину у вигляді свіжого повітря.
5. Завдяки цьому принципу рекуперації тепла, Зменшення витрат на опалення.


Витяжне та припливне повітря спрямовується всередину та назовні через передню частину зовнішньої частини коробки.
Якщо на вулиці висока вологість, датчик вологості обмінні курси.

Вентиляція над коробом ролет: системне рішення для реконструкції

Ви ремонтуєте свій будинок і шукаєте ефективне рішення, щоб швидко та легко задовольнити сучасні енергетичні потреби та значно покращити загальні властивості будівлі?


Вам не потрібно робити жодних додаткових отворів у стіні, а також вам знадобляться Відсутність вентиляційної витяжки зовні.

Наша система NOVARIUS - Вимірювання з першого погляду

Для монолітного будівництва наша вентиляційна система NOVARIUS доступна для наступних типів коробок.



  • Коробка ролет - зовнішній огляд - від товщини стіни 365 мм – 490 мм
  • Коробка ролет - внутрішній огляд - від товщини стіни 365 мм – 490 мм.
  • Коробка для венеціанських жалюзі - від товщини стіни 365 мм – 490 мм



У двошарових стінових конструкціях ( Кам'яна кладка Зовнішня теплоізоляційна композитна система Наша вентиляційна система доступна для стін наступної товщини:



  • Коробка для ролет – зовнішня панель доступу 80 мм від стіни 260 мм ETICS
  • Коробка ролет – внутрішній огляд від стіни 300 мм ETICS



  • Коробка венеціанських жалюзі – зовнішня панель доступу 124 мм від стіни 215 мм ETICS
  • Коробка венеціанських жалюзі – зовнішня панель доступу 140 мм від стіни 200 мм ETICS



Під час використання нашогосистема каркасів для розкриттяабо система каркаса стовбура Вікно, а отже, і люк, можна встановити значно глибше в шар ізоляції, так що, наприклад, встановлення вентиляційного отвору можливе навіть у стіні товщиною 17,5 см та теплоізоляційній системі товщиною 20 см.


Eigenständige Lüftungs-Lösung ohne Rollladenkasten

Захист від злому: Коробка ролет з вентиляцією в дизайні RC 2

За потреби ми також пропонуємо наш настінний короб для ролет або зовнішній короб для жалюзі з вентилятором у версії з сертифікатом RC 2 (від MS 36). Клас стійкості RC 2, перевірений відповідно до DIN EN 1627, являє собою високий рівень захисту від злому для приватних будинків. Випробування Зламостійкість наших ролетних коробок відповідно до EN 1627:2011-05 було здійснено ift Rosenheim.


Більше інформації >>

Внутрішні витяжки у бажаному кольорі – щоб вони пасували до кольору стіни

Наші сучасні внутрішні витяжки з монтажними рамами доступні в незліченній кількості кольорів.


Rollladenkasten mit Lüfter - Innnendeckel in verschiedenen Farben

Комплект для витяжного повітря

Ванні кімнати, туалети, підсобні приміщення та оздоровчі зони часто утворюють багато вологи, яку потім потрібно відводити природним шляхом.


Рішення для витяжки повітря може вирішити цю проблему та видалити вологу назовні з одного боку.


Ми також пропонуємо комбінації з ролетними коробками сучасного та високоякісного дизайну для суто витяжних функцій.


Автономне рішення: Вентиляція без ролетного блоку

Наша вентиляційна система також функціонує як автономне рішення без ролетного блоку. Це ідеально підходить для приміщень з високою вологістю, таких як підвали або підсобні приміщення. Для таких випадків ми також пропонуємо систему вентиляції житлових приміщень як автономний варіант. У цьому випадку комплект для встановлення включає зовнішню витяжку.

Автономне рішення також ідеально підходить для двошарових стінових конструкцій, наприклад, 20 см бетону та 20 см ETICS, монолітних, починаючи з версії MS 36.

Вентиляційна система також доступна як монтажний комплект для свердління отвору в стіні діаметром 180 мм.

Інструкція з встановлення наших ролетних коробок з вентиляцією

Електричний:

Електромонтажні роботи на нашій вентиляційній системі може виконувати лише кваліфікований електрик.Роботу повинен виконувати кваліфікований електрик.

Вентиляційні системи NOVARIUS розраховані на підключення до мережі 230 В і можуть використовуватися зЇх можна з'єднувати послідовно. Це також стосується підключення кількохКожен пристрій живиться окремо.

Переконайтеся, що дотримано мінімальних вимог до поперечного перерізу провідника.щоб уникнути падіння напруги.Якщо ви використовуєте кілька вентиляційних блоків, кожен з них слід підключити до власного запобіжного пристрою (запобіжника, автоматичного вимикача тощо).
Деталі можна знайти в інструкції користувача.


Привід, двигун та ролетна штора:

Кріплення двигуна та блок живлення для електричної жалюзі повинні бути з боку, протилежного вентилятору.

Коробка ролет з вентиляцією має відстань між роликами 180 мм.
З класичною берлінською ламеллю 52/14 загальна висота жалюзі зменшується максимум до 1900 мм.

Для більших французьких дверей необхідно використовувати міні-жалюзі, наприклад, 37/8 мм.
З алюмінієвими ламелями це можливо для максимальної ширини до 3000 мм.

Оскільки відпрацьоване та припливне повітря виходить через зовнішній оглядовий отвір, для упору останньої ламелі ролет можна використовувати лише упори, а не кутові торцеві рейки.

Рулонні штори від комах також можна використовувати з нашою системою напрямних шин.

Ми рекомендуємо ремінні та кривошипно-шатунні приводи з протилежного боку.

Двигуни для другого шляху евакуації також можуть бути встановлені з 12-вольтовим двигуном або з кривошипно-шатунним двигуном. Додаткову інформацію можна знайти [тут/у відповідному розділі]. тут.
