Кутия за вентилационни ролетни щори

Рекуперация на топлина с най-високи стойности - Система Новариус



Нашият Кутия за ролетни щори или венециански щори с вградена вентилация Той използва енергията от отработения въздух на жилищното пространство, за да затопли вътрешния въздух, когато е студено. Влажността се контролира оптимално, създавайки комфортен вътрешен климат, който едновременно с това постига най-високи оценки за енергийна ефективност. Следователно кутията за ролетни щори с интегрирана вентилационна система е съществена характеристика във всяка модерна нова сграда и е също така разумен начин за значително подобряване на климатичния контрол и вентилацията на сградата по време на ремонтни проекти.


AKTIV-SYSTEM ви предлага различни решения със NOVARIUS-SYSTEM:


Рекуперация на топлина:

Тук вентилационният агрегат с керамичен топлообменник е интегриран директно до кутията на ролетната щора.


Отработен въздух:

Комплект за чист отработен въздух за помещения с висока влажност, например бани.


Самостоятелно решение:

Отделна вентилационна система без кутия за ролетни щори, идеална за вентилация на мазета или когато се използва над капандури.

Вентилатор с кутия за ролетни щори RC-2 :

По заявка предлагаме нашата кутия за ролетни щори с вентилационна система в клас на устойчивост RC 2.



С абсолютно първокласни характеристики, ние предлагаме изключително висока звукоизолация в сравнение със стандартните вентилатори.

Звукоизолацията от 59 dB съгласно Dn,w означава, че шумът отвън почти не прониква вътре, а шумът отвътре навън се абсорбира много по-добре.



Висок обем на въздушния поток

Нашите решения за вентилация на помещения са интелигентно интегрирани в кутиите ни за ролетни щори и се отличават с най-високи стойности, като например до51 м³ обемен поток на часвисоко Звукоизолация от 59 dB съгласно Dn,w както и много ниска консумация на енергия.

Кутия за ролетни щори с вентилация

Нашата децентрализирана вентилационна система осигурява постоянно подаване на свеж въздух и приятен и здравословен вътрешен климат във вашия дом – през целия ден.

Нашите вентилатори са снабдени със сензор за влажност, оборудвани са с четири различни режима на работа и се открояват от сравними продукти поради ниската си консумация на енергия и минималните изисквания за поддръжка.

Автоматичният Вентилацията за жилищни сгради може лесно да се интегрира в нашата система за ролетни щори. както в нашия Кутии за венециански щориИнтегрира се. Подходящ е и за текстилни екрани / ZIP системи за засенчване с вентилатори.

Всяка кутия за ролетни щори от нашата продуктова гама отговаря на изискванията на нов Закон за енергетиката на сградите (GEG).

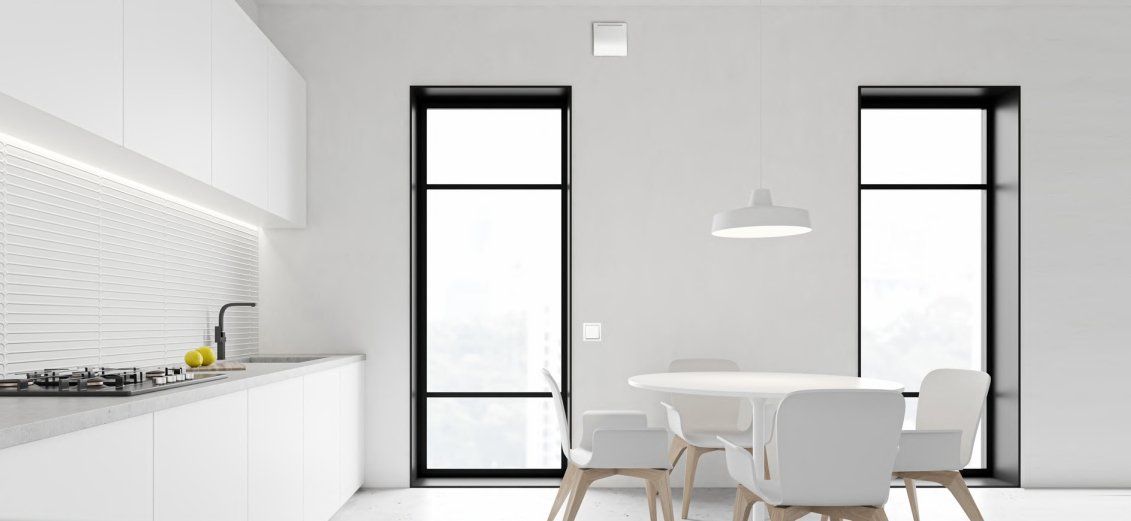

Dezentrale Lüftung über dem Rollladenkasten.
Характеристиките на нашата вентилационна система за кутии за ролетни щори и външни щори накратко:

  • Степен на рекуперация на топлина до 92%
  • фенове с 5-стъпкова програма
  • Обемен дебит на 8–51 (м3/ч) нормаленр
  • „Подходящо за спални“: много тих и плавно движение за необезпокояван сън
  • Изключително ниска консумация на енергия с макс. 1,9 вата
  • Регулируем Влажност 40–60%
  • Възможно е серийно свързване, до 16 жилищни вентилационни агрегата
  • Модерен стенен превключвател със светодиод
  • Лесен монтаж
  • DIP превключвател за свързване на допълнителни вентилатори за рекуперация на топлина (HR)
  • Евтини резервни филтри
  • Предлага се и като самостоятелно решение или с изцяло изпускателен вентилатор (например за баня).
  • Отговаря на изискванията за енергийна ефективност на независими тестови институти
  • Предлага се и в комбинация с нашата кутия за ролетни щори RC 2 или венециански щори.
  • Предлага се и като кутия за ролетни щори с вътрешен панел за достъп.
  • Възможно е и в комбинация с допълнителна кутия
  • Вътрешният капак може да се затвори в случай на пожар.

ЕПД за QNG и QNG-PLUS

Ние отговаряме на изискванията за сертифициране за устойчивост, като вземаме предвид EPD за кутия за ролетни щори / System Grupor - Екологични продуктови декларации за строителни продукти.


С нашата система ние изпълняваме QNG и QNG-PLUS за жилищни сгради и ще ви помогне да отговорите на изискванията за финансиране.


EPD за ORIGINAL-GRUPOR-SYSTEM ®

Според полицейската статистика за престъпленията, отворените врати и наклонените прозорци често се считат за слаби места при кражби с взлом. Това е така, защото в помещението навлиза не само свеж въздух, но за съжаление и технически устройства.

Дори неопитни крадци могат лесно да получат достъп.


Както е добре известно, наклонените прозорци не постигат същия вентилационен ефект като отворените прозорци. С нашата децентрализирана вентилационна система Ще получавате непрекъснат приток на свеж въздух и ще затрудните значително крадците.

Lüftung mit System: Rollladenkasten mit integriertem Lüfter.
Благодарение на отличната звукоизолация на вентилатора в сравнение с конвенционалните вентилатори, получавате двойна звукоизолация, която значително намалява външния шум и същевременно защитава вашата поверителност чрез звукоизолация отвън (звукоизолация от 59 dB съгласно Dn,w).
Модерно управление: Превключвател с едно докосване – чувствителен
  • С LED осветление
  • Wi-Fi е активиран
  • Заявка за брояч на работните часове и интервал на филтриране
  • Нощен режим
  • Дисплей за почистване и смяна на филтър
  • Настройка на 5 нива на въздух
  • 3 режима за отработен въздух, подаван въздух и регенерация
  • Нивата на влажност се регулират в 5 стъпки от 40-60%
  • Светодиодите затъмняват след употреба
  • Модерен дизайн

Практически примери - Кутия за ролетни щори от AKTIV-SYSTEM с вентилатор Novarius - невидима

Многофамилна къща, оборудвана с нашата вентилационна система NOVARIUS, все още се гордее със стилна и перфектна сградна обвивка след повече от три години. Без замърсяване на фасадата или засенчване.

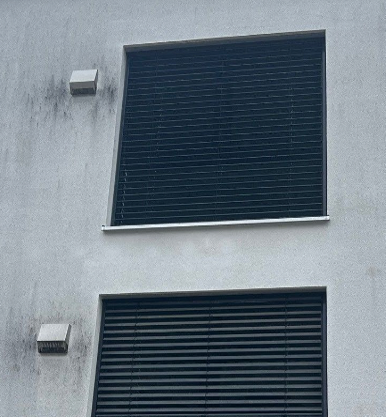

Außenfassade mit handelsüblichen Lüftern...

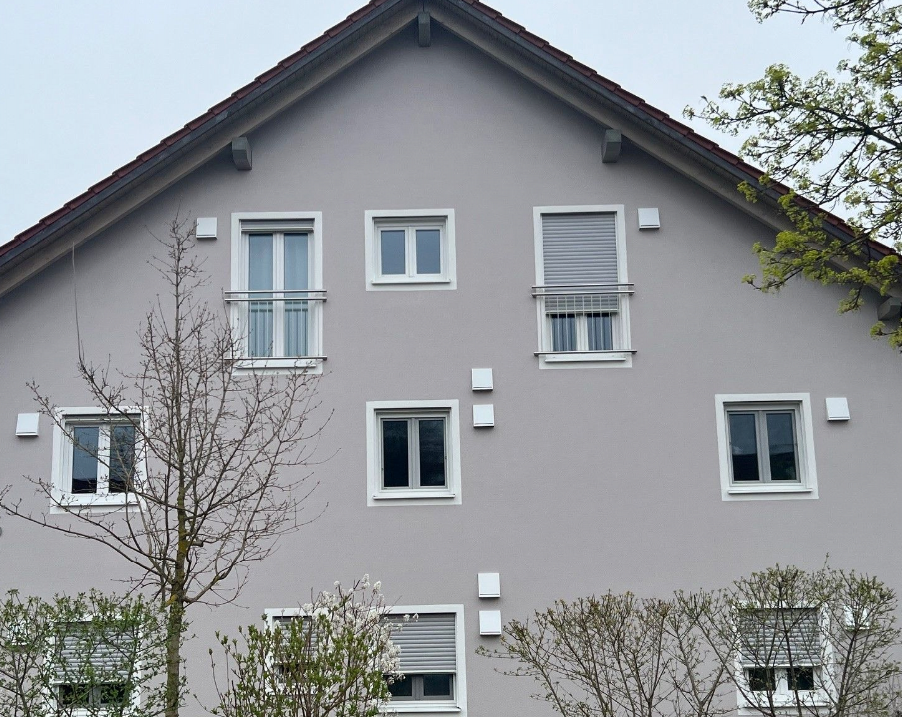

Това бяха архитектурни шедьоври, докато не се появиха покривите...

Ето как работи вентилацията до кутията на ролетната щора

Нашият директно в Решение за вентилация, интегрирано с кутия за ролетни щори Осигурява интелигентна вентилация за жилищни помещения.

Ето как работи системата:

1. Първо, устройството транспортира Въздухът в помещенията отвътре навън.
2. По този начин Устройството за съхранение на топлина съхранява топлината въздухът, който течеше покрай тях.
3. Впоследствие, свеж външен въздух се транспортира във вътрешността.
4. Това ще загрява се чрез топлоакумулатора и навлиза в интериора като свеж въздух.
5. Чрез този принцип на рекуперация на топлина, Намалени разходи за отопление.


Отработеният и подаваният въздух се насочва навътре и навън през предната част на външната страна на кутията.
Ако навън има висока влажност, сензор за влажност валутните курсове.

Вентилация над кутията на ролетната щора: Системното решение за ремонт

Реновирате ли къщата си и търсите ефикасно решение, което бързо и лесно да отговори на днешните енергийни изисквания и значително да подобри цялостните свойства на сградата?


Не е необходимо да правите допълнителни прониквания в стените и също така се нуждаете Няма вентилационен отвор отвън.

Нашата система NOVARIUS - Измерване с един поглед

За монолитно строителство, нашата вентилационна система NOVARIUS се предлага за следните типове кутии.



  • Кутия за ролетни щори - външна проверка - от дебелина на стената 365 мм – 490 мм
  • Кутия за ролетни щори - вътрешна проверка - от дебелина на стената 365 мм – 490 мм.
  • Кутия за венециански щори - от дебелина на стената 365 мм – 490 мм



В конструкции с двойна обвивка на стените ( Зидария Външна топлоизолационна композитна система Нашата вентилационна система се предлага за следните дебелини на стените:



  • Кутия за ролетни щори – външен панел за достъп 80 мм от стена 260 мм ETICS
  • Кутия за ролетни щори – вътрешна проверка от 300 мм стена ETICS



  • Кутия за венециански щори – външен ревизионен панел 124 мм от стена 215 мм ETICS
  • Кутия за венециански щори – външен ревизионен панел 140 мм от 200 мм стена ETICS



Когато използвате нашитесистема за разкриване на рамкиили система от рамки на ствола Прозорецът, а следователно и ревизионният панел, могат да бъдат монтирани значително по-дълбоко в изолационния слой, така че например, вентилатор е възможен дори при стена от 17,5 см и ETICS от 20 см.


Eigenständige Lüftungs-Lösung ohne Rollladenkasten

Защита от крадци: Кутия за ролетни щори с вентилация в дизайн RC 2

При необходимост предлагаме и нашата кутия за стенни ролетни щори или кутия за външни венециански щори с вентилатор във версия, сертифицирана по RC 2 (от MS 36). Класът на устойчивост RC 2, тестван съгласно DIN EN 1627, представлява високо ниво на защита от взлом за частни жилища. Тестването на Устойчивост на взлом на нашите кутии за ролетни щори съгласно EN 1627:2011-05 беше извършено от ift Rosenheim.

Rollladenkasten mit Abluft und Zuluft

Комплект за отработен въздух

Баните, тоалетните, сервизните помещения и уелнес зоните често генерират много влага, която след това трябва да се отвежда по естествен път.


Решение за отвеждане на отработения въздух може да отстрани това и да отстрани влагата навън от едната страна.


Предлагаме също комбинации с кутии за ролетни щори с модерен и висококачествен дизайн или като самостоятелни версии, за изцяло отвеждане на въздуха.


Самостоятелно решение: Вентилация без кутия за ролетни щори

Нашата вентилационна система функционира и като самостоятелно решение без кутия за ролетни щори. Това е идеално за помещения с висока влажност, като например мазета или сервизни помещения. За такива случаи предлагаме жилищната вентилационна система и като самостоятелна версия. В този случай монтажният комплект включва външен абсорбатор.

Самостоятелното решение е идеално подходящо и за двустенни конструкции, например 20 см бетон и 20 см ETICS, монолитни от версия MS 36.

Вентилационната система се предлага и като монтажен комплект за пробиване на стена с диаметър 180 мм.

Инструкции за монтаж на нашите кутии за ролетни щори с вентилация

Електрически:

Електрическите довършителни работи по нашата вентилационна система могат да се извършват само от квалифициран електротехник.Работата трябва да се извърши от квалифициран електротехник.

Вентилационните системи NOVARIUS са проектирани за свързване към 230 V и могат да се използват сТе могат да бъдат свързани последователно. Това важи и при свързване на няколкоВсяко устройство се захранва отделно.

Уверете се, че са спазени минималните изисквания за напречното сечение на проводника.за да се избегне спад на напрежението.Ако използвате няколко вентилационни агрегата, всеки от тях трябва да бъде свързан към собствено предпазно устройство (винтов предпазител, прекъсвач и др.).
Подробности можете да намерите в ръководството за потребителя.


Задвижване, мотор и щора на ролетната щора:

Стойката на двигателя и захранването за електрическата щора трябва да са от страната, противоположна на вентилатора.

Кутия за ролетни щори с вентилация има разстояние между ролките от 180 мм.
С класическа берлинска ламела 52/14, общата височина на щората се намалява до максимум 1900 мм.

За по-големи френски врати е необходимо използването на мини жалузи, например 37/8 мм.
С алуминиеви ламели това е възможно до максимална ширина от 3000 мм.

Тъй като отработеният и подаваният въздух излизат през външния ревизионен отвор, за спиране на последната ламела на ролетната щора могат да се използват само ограничители, а не ъглови крайни шини.

Ролетните щори против насекоми могат да се използват и с нашата система с направляващи релси.

Препоръчваме задвижвания с ремък и колянов лост от противоположната страна.

Двигателите за втория евакуационен път могат да бъдат монтирани и с 12-волтов двигател или с колянов вал и двигател. Допълнителна информация можете да намерите [тук/в съответния раздел]. тук.
